气动无压风门动作过程

作者:helilong 时间:2020-05-11 17:07
气动无压风门工作原理
风门气动动力来源于井下管网压风系统,压缩空气经过空气滤清器和油雾器后,通过二位五通电磁阀和单向节流阀进人气缸。通过电控二位五通阀可以改变其阀芯位置,进气方向的改变可使执行气缸活塞杆伸出或缩回,气缸上的节流阀通过控制气体流量控制风门的开闭速度。

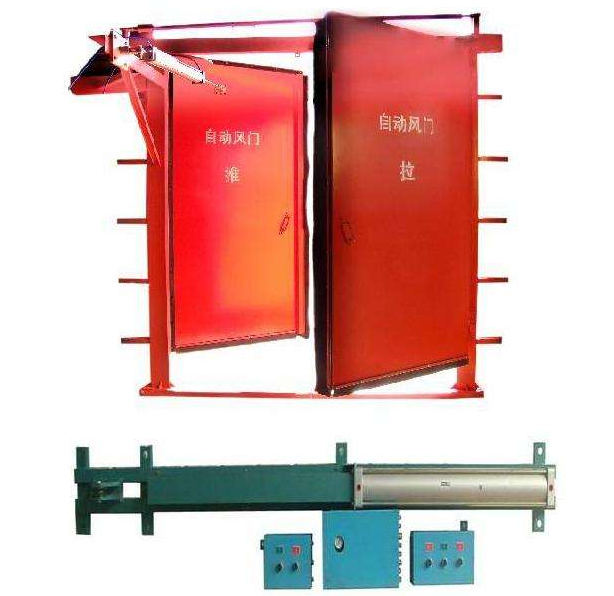

气动无压风门
气动无压风门动作过程
风门系统安装在需要风量控制的巷道中,设有2道风门A和B ,每道风门两侧的巷道壁上都安装有隔爆按钮和光电式接近传感器,同时每道风门也安装有检测风门开闭状态的电感式接近传感器。初始时2道风门均处于关闭状态,当巷道中人员或矿车需要通过风门A 时,风门A外侧光电式接近传感器SCI检测到有人员或矿车信号后,风门控制器接收到该信号驱动电磁阀,推动执行机构气缸A开启风门,电感式接近传感器SD2检测到风门的开启。此时,语音声光报警装置A发出警示语“请注意安全,风门已开启"且绿色指示灯亮,另一道风门B的闭锁电磁阀启动,语音声光报警装置B有提示语“请您稍候,前方风门已打开"且红色指示灯亮。经过适当延时,风门A 内侧光电式传感器SC2检测到行人或矿车通过后,风门控制器释放电磁阀,风门A关闭,待电感式接近传感器SDI检测到风门A完全关闭后,语音声光报警器停止报警提示,进人待机状态。同理,行人或车辆通过另一道风门B时动作过程相同。反向通过两道风门时控制过程一样,只要确保同一时间内至少有一道风门处于关闭状态。

手动操作状态下,按下风门一侧的隔爆按钮,风门完全打开到位后,松开隔爆按钮,待行人或矿车通过,操作风门另一侧隔爆按钮关闭风门,关闭到位后松开隔爆按钮,通过另一道风门时的操作同理。
