煤矿全自动风门闭锁装置【改造原理】分析
作者:helilong 时间：2019-04-16 09:53
煤矿全自动风门闭锁装置[改造原理]分析
适应于单扇或双扇、行人、行车或人车共用风门等设施全自动控制，可控制两道或三道风门，本装置能在不改变现有风门设施结构的情况下安装使用。设备安装后，风门能满足反风要求，在矿井停电情况下，可靠人力开闭风门，安装方便，便于维护，动作灵活，安全可靠。

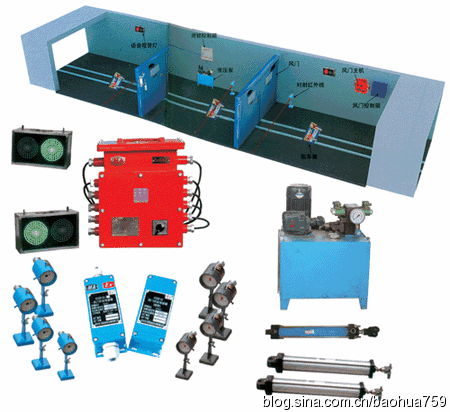

自动感应风门，其包括一侧铰接在巷道侧壁上的风门，其还包括地感车辆检测器、风门开闭传感器、PLC控制器、汽缸和阻车器；
在所述风门上开设有小门，在所述小门的上部的一侧水平装设有齿条，在与所述齿条同侧的所述小门上设有与所述小门相匹配的推拉门体，在所述推拉门体的上部装设有与所述齿条相匹配的齿轮，在所述推拉门体上设有距离传感器、红外线传感器和电机，所述齿轮与所述电机传动连接；在所述推拉门体与所述小门之间设有阻燃密封带；
在所述风门上设有所述风门开闭传感器，所述汽缸的一端和所述巷道内侧壁铰接，所述汽缸的另一端和所述风门铰接；在车辆通道的所述巷道地面下设有所述地感车辆检测器，在所述地感车辆检测器与所述风门之间的车辆通道中间设有所述阻车器；
所述距离传感器、所述红外线传感器、所述地感车辆检测器和所述风门开闭传感器均与所述PLC控制器的输入端连接，所述PLC控制器的输出端与所述汽缸、所述阻车器的阻车气缸和所述电机连接。
进一步的，所述阻车器包括所述阻车气缸和一端与所述巷道地面铰接的阻车挡头，所述阻车气缸的一端与所述巷道地面铰接，所述阻车气缸的另一端与所述阻车挡头的另一端铰接。煤矿自动风门闭锁装置
适应于单扇或双扇、行人、行车或人车共用风门等设施全自动控制，可控制两道或三道风门，本装置能在不改变现有风门设施结构的情况下安装使用。设备安装后，风门能满足反风要求，在矿井停电情况下，可靠人力开闭风门，安装方便，便于维护，动作灵活，安全可靠。
自动感应风门，其包括一侧铰接在巷道侧壁上的风门，其还包括地感车辆检测器、风门开闭传感器、PLC控制器、汽缸和阻车器；
在所述风门上开设有小门，在所述小门的上部的一侧水平装设有齿条，在与所述齿条同侧的所述小门上设有与所述小门相匹配的推拉门体，在所述推拉门体的上部装设有与所述齿条相匹配的齿轮，在所述推拉门体上设有距离传感器、红外线传感器和电机，所述齿轮与所述电机传动连接；在所述推拉门体与所述小门之间设有阻燃密封带；
在所述风门上设有所述风门开闭传感器，所述汽缸的一端和所述巷道内侧壁铰接，所述汽缸的另一端和所述风门铰接；在车辆通道的所述巷道地面下设有所述地感车辆检测器，在所述地感车辆检测器与所述风门之间的车辆通道中间设有所述阻车器；
所述距离传感器、所述红外线传感器、所述地感车辆检测器和所述风门开闭传感器均与所述PLC控制器的输入端连接，所述PLC控制器的输出端与所述汽缸、所述阻车器的阻车气缸和所述电机连接。
进一步的，所述阻车器包括所述阻车气缸和一端与所述巷道地面铰接的阻车挡头，所述阻车气缸的一端与所述巷道地面铰接，所述阻车气缸的另一端与所述阻车挡头的另一端铰接。煤矿自动风门闭锁装置
