电动调节风门/矿用电动调节风门的主要结构

电动调节风门新型公开了一种广泛应用于电力、化工、矿山等行业热风系统设备中使用的电动调节风门。它包括门框，槽钢，托架，电动执行器固定在托架上端，且由联轴器和传动轴连接，传动轴中部和固定在门框右部的轴座活动连接，加强筋分别固定在中门板中部，拐臂活动连接在加强筋上端，且通过连杆分别和上下门板结构活动连接。由于本实用新型设计了一体化干式轴承，板杆式防磨及传动机构的直轴连接，因而关闭严密无泄露，开关灵活无卡塞，全开全关无空行程，安装方便，可进行水平、垂直等任意角度的安装，且操作方便，维修简便且量小，费用低，可满足不同场所的安全运行及保护要求

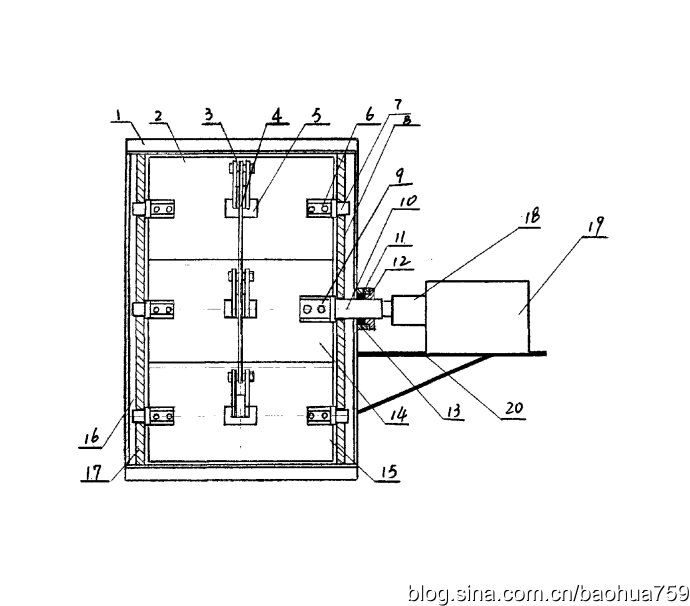

矿用电动调节风门要求: 一种电动调节风门，它包括门框，槽钢连接在门框两侧，托架  连接在门框 右下侧，其特征在于电动执行器 固定在托架 上端，且由联轴器和传动轴连接，传动轴中部和固定在门框右中部的压座、密封垫和压盖及轴座活动连接，传动轴顶部由轴销和中门板连接，中门板的另一端由轴销固定半轴，和轴座活动连接，加强筋分别固定在中门板中部，拐臂活动连接在加强筋上端，且通过连杆分别和上下门板结构活动连接。
