水环真空泵由泵体、叶轮、前后端盖（两件）、前后分配器、轴、前后轴承部件、阀板部件等组成，如图6 - 69所示。水环真空泵细部图如图6-70所示。轴偏心地安装在泵体中，叶轮与轴为过盈配合，泵两端面的总间隙由泵体和分配器之间的垫来调整，在装配时由前端定位来首先确定单面间隙。叶轮与分配器端面间隙的大小对气体的泄漏有较大影响，因而装配时必须予以保证。对于叶轮直径大于500 mm的泵，单面控制在0.25~0.35 mm之间，两端总间隙为0.5~0.7 mm之间。

    填料装在两端盖内，密封液经由端盖中的孔进入填料室，以冷却填料及加强密封效果。当机械封孔时，机械密封安装在填料室腔，填料压盖换成机械密封压盖。在前后分配器上均设有吸排气月牙形孔和椭圆形排气孔，并安装有阀板部件。阀板的作用是当叶轮片间的气体压力达到排气压力时，在月牙形排气口以前就将气体排出，减少了因气体压力过大而加大功率消耗。

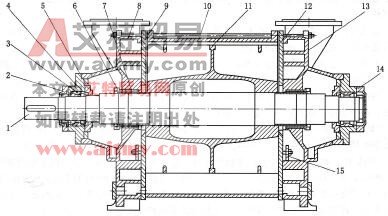

1-泵轴；2-前轴承压盖；3轴承；4-轴承座；5-轴承挡盖；6-填料压盖；7轴套；8-前泵盖；9-前分

    配板；10-泵体；11-叶轮；12-后分配板；13-后泵盖；14-后轴承压盖；15-排气阀板部件

    图6 -69   2BEC40 -100型水环真空泵结构

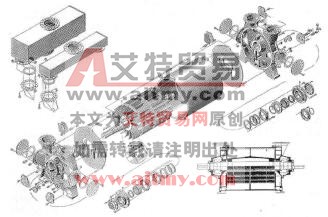

图6-70水环真空泵细部图
