人工放水器结构如图6 -76所示。罐的容积视积水多少而定。该放水器加工简单，安设容易，适用于各种条件的管道系统；缺点是需要人工定期放水。

    正常抽采时打开阀门2，关闭阀门3、4，使管内积水注入水箱。放水时，关闭阀门2切断抽采负压，打开阀门3放人空气使水箱内外气压平衡，再打开阀门4放水。这种放水器简单，但是需专人操作，管理不方便。

1-瓦斯管路；2-放水器阀门；3-空气入口阀门；

    4-放水阀门；5-放水器；6-活法兰盘

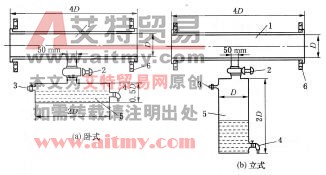

    图6 -76人工放水器结构
