在安全检查中，一般情况只试验瓦斯电闭锁是否起作用就可以。但是在乡镇煤矿，由于缺乏技术人员或熟悉煤矿安全要求的电工，瓦斯电闭锁装置可能由于接线问题而不起作用。安全检查的目的就在于消灭安全隐患，因此，安全检查人员了解接线方法，在检查中教会乡镇煤矿的电工正确接线，从而消除安全隐患也是非常必要的。

    矿用开关瓦斯电闭锁接线方法分为以下3个方面。

    1．QBZ - 80D/660型电磁起动器

    QBZ - 80D/660型电磁起动器瓦斯电闭锁接线如图4-19所示，将断电控制器的常开接点接入QBZ - 80D/660型电磁起动器2、8端子，当瓦斯超限或分站无电后，开关断电闭锁。

    图4-19    QBZ - 80D/660型电磁起动器瓦斯电闭锁接线原理图

    2．BKD1 - 500/1140. 660型矿用隔爆型真空馈电开关

    BKD1 - 500/1140. 660型矿用隔爆型真空馈电开关瓦斯电闭锁接线如图4- 20所示，将分站断电的常开接点接入开关欠压线圈回路，当瓦斯超限或分站失电后，断电控制继电器释放，开关断电闭锁。

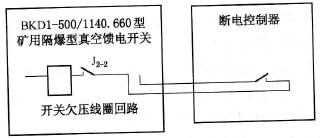

    图4-20    BKD1 - 500/1140. 660型矿用隔爆型真空馈电开关瓦斯电闭锁接线原理图

    3．BGP9L-6A型矿用隔爆型高压真空开关

    BGP9L - 6A型矿用隔爆型高压真空开关瓦斯电闭锁接线如图4-21所示，将分站断电的常闭接点接入开关后腔单元的4~5端子，当瓦斯超限或分站失电后，断电控制继电器释放，开关断电闭锁。

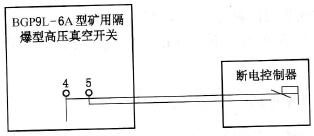

    图4-21    BGP9L-6A型矿用隔爆型高压真空开关瓦斯电闭锁接线原理图
