竖井一般均采用圆形或椭圆形断面，其优点是承压性能好、通风阻力小和便于施工。炮孔呈同心圆布置。同心圆数目一般为3 -5圈，其中最靠近开挖中心的1-2圈为掏槽孔，最外一圈为周边孔，其余为辅助孔。 1 掏槽孔的形式     竖井掏槽孔的形式最常用的有以下两种：     (1)圆锥形掏槽。圆锥形掏槽与工作面的夹角（倾角）一般为70°- 80°，掏槽孔比其他炮孔深0.2 -0.3m，各孔底间距不得小于0.2m，如图8-13(a)所示。     (2)直孔桶形掏槽。圈径通常为1.2-1.8m，孔数为4-7个。在坚硬岩石中爆破时，为减少岩石夹制力，除选用高威力炸药和增加装药量以外，还可采用二级或三级掏槽，即布置多圈掏槽并按圈分次爆破，相邻每圈间距为0.2 -0. 4m，由里向外逐圈扩大加深，如图8-13(b)、(c)、(d)所示，各圈孔数分别控制在4-9个。

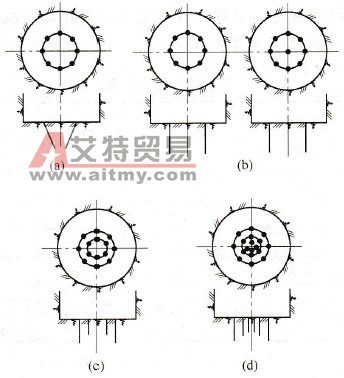

    图8-13 竖井掘进的掏槽形式 (a)圆锥形掏槽；(b)一级桶形掏槽；(c)二级桶形掏槽；(d)三级桶形掏槽     为改善岩石破碎和抛掷效果，也可在井筒中心钻凿1-3个空孔，空孔深度较其他炮孔深0. 5m以上，并在孔底装入少量炸药，最后起爆。     采用圆锥形和直线桶形掏槽时，掏槽圈直径和炮孔数目可参考表8-4选取。 表8-4掏槽圈直径和炮孔数目

掏槽参数		岩石坚固性系数，
		1-3	4-6	7-9	10 -12	13 -16
掏槽圈直径/m	圆锥掏槽	1.8 -2.2	2.0 -2.3	2 -2.5	2.2 -2.6	2.2 -2.8
	桶形掏槽	1.8 -2.0	1.6 -1.8	1.4～1.6	1.3 -1.5	1.2 -1.3
炮孔数目／个		4-5	4-6	5-7	6-8	7-9

2 辅助孔和周边孔布置     辅助孔介于掏槽孔和周边孔之间，可布置多圈。其最外圈与周边孔距离应满足光爆层要求，以0.5 -0.7m为宜。其余辅助孔的圈距取0.6-1.0m，按同心圈布置。孔距为0.8-1.2m。     周边孔布置有两种方式：     (1)采用深孔光面爆破，将周边孔布置在井筒轮廓线上，孔距取0.4-0.6m。为便于打孔，孔略向外倾斜，孔底偏出轮廓线0. 05 -0.1m。 (2)采用非光面爆破时，则将炮孔布置在距井帮0.15 -0.3m的圆周上，孔距为0.6-0.8m。孔向外倾斜，使孔底落在掘进面轮廓线略外些。与深孔光面爆破相比，井帮易出现凹凸不平，岩壁破碎，稳定性差。
