一、注浆材料的分类

注浆材料的分类见表7-3。

表7-3注浆材料的分类

二、对注浆材料的要求

对注浆材料的要求见表7-4。

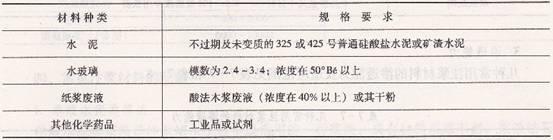

表7-4对注浆材料的要求

三、浆液主要性能及测定方法

1．黏度

几种常用注浆材料的黏度及测定方法见表7-5。

2．凝胶时间

几种常用注浆材料的凝胶时间可控制范围及测定方法见表7-6。

表7-5 几种常用注浆材料的黏度及测定方法

注：黏度单位换算关系S₁= 10 ^-4m²/s，p为液体密度。

表7-6几种常用注浆材料的凝胶时间及测定方法

3．渗透能力

几种常用注浆材料的渗透能力及适应范围见表7-7和表7-8。

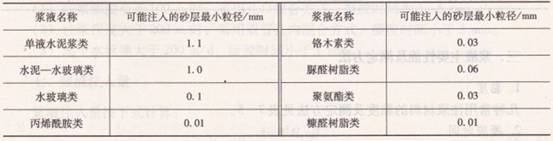

表7-7 几种常用注浆材料的渗透能力

表7-8几种常用注浆材料的适用范围

4．抗压强度

几种常用注浆材料的抗压强度及测定方法见表7-9。

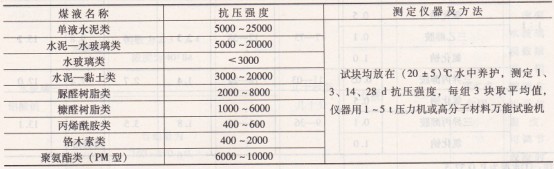

表7-9几种常用注浆材料的抗压强度及测定方法

四、常见注浆材料的配制

1．单液水泥类浆液

单液水泥类浆液是注浆堵水工程中最常用的一种浆液，具有材料来源丰富、浆液结石体抗压强度高、抗渗性能好、工艺设备简单、操作方便等优点，其配比及性能见表7 -10及表7 -11。

表7 -10纯水泥浆配比及性能

表7 -11单液水泥类浆液配比及性能

注：①水泥为P．0 32.5。

②外加剂用量是指占水泥质量的百分数。

③氯化钙用量一般占水泥质量的5%以下，水玻璃占3%以下。

2．水泥黏土类浆液

水泥黏土一般采用材料为425 - 525号普通硅酸盐水泥、峰峰黏土或加一定量45086水玻璃。配置方法可先配置水灰比为1:1的水泥浆，然后按照水泥质量的5% - 50%的黏土搅拌成50%浓度的黏土浆（可加入10% - 30%的水玻璃同时搅拌）再与水泥浆均匀混合。这种浆液较单液水泥不但成本低、流动性及稳定性好，而且结实率可达87%一95%，但抗压强度随黏土比例的增大而降低，多适用于充填注浆，配制时要先做地面试验选择合适配比。

3．水泥一水玻璃类浆液

水泥一水玻璃类浆液亦称CS浆液，其组成及配方见表7-12。

4．水玻璃类浆液

水玻璃( Na20．riSi02)由于来源丰富≮价格低廉，加上各种新的固化剂不断研究出现，使这类浆液的性能不断改善并广泛应用于注浆堵水。由于品种繁多，这里仅介绍几种较普遍且效果良好的浆液配方，见表7 -13。

表7 -12 水泥一水玻璃类浆液组成及配方

注：①水玻璃用量为与水泥浆的体积比数。

②速凝剂和缓凝剂的用量为占水泥质量的比数。

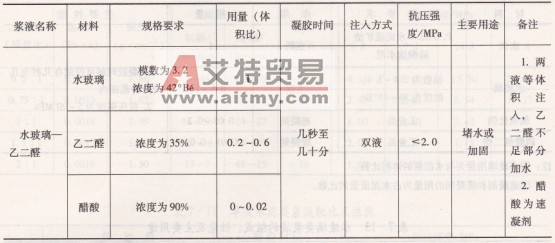

表7-13水玻璃类浆液的组成、性能及主要用途

5．丙烯酰胺类浆液

丙烯酰胺类浆液亦称MG - 646化学浆液，其组成、配方及主要性能见表7-14。

表7 -14 MG - 646化学浆液的组成、配方及主要性能

注：①甲、乙液等体积注入。

②配方其余部分为水。

③MBAM应用温水溶解。

6．铬木素类浆液

铬木素类浆液的组成、配方及主要性能见表7 -15。

表7 -15铬木素类浆液组成、配方及主要性能

7．聚氨酯类浆液

聚氨酯类浆液分为非水溶性聚氨酯类浆液（简称PM型浆液）和水溶性聚氨酯类浆液（简称WPU型浆液），其组成、配方及性能见表7-16。

表7 -16聚氨酯类浆液的组成、配方及性能

注：①发泡灵、三乙胺用量为占总体系重。

②WPU与PM主要区别在于聚醚。

③WPU中聚醚以环氧乙烷为开始剂，分子量为3000 - 4000。

8．糠醛树脂类浆液

糠醛树脂类浆液IYJ组成、配方及主要性能见表7-17。

表7 -17糠醛树脂类浆液的组成、配方及主要性能
