矿用风门机械联锁装置构成
作者:helilong 时间：2020-05-11 14:41

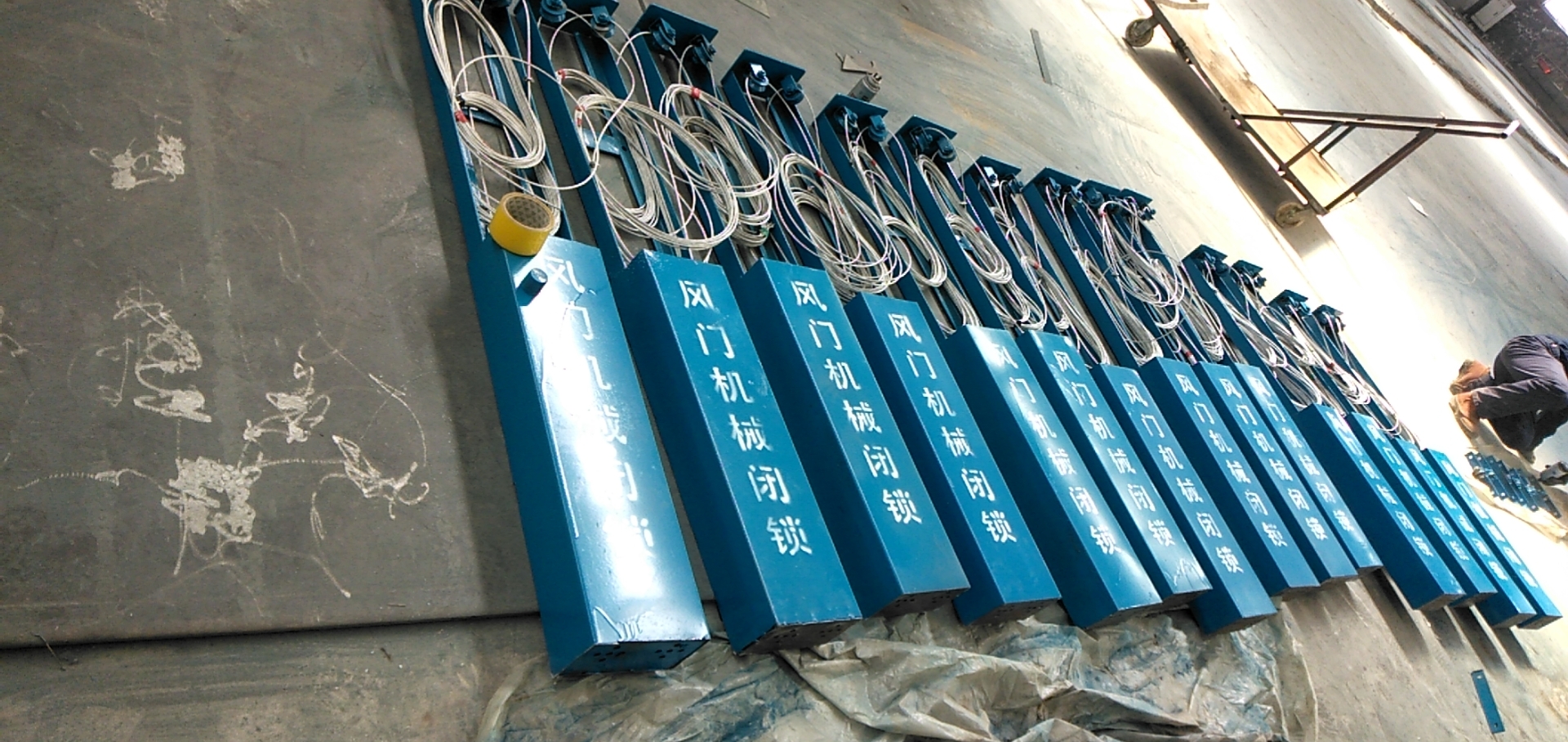

矿用风门机械联锁装置装置构成
本装置由连杆、Ａ、Ｂ两根传动杆、Ａ、Ｂ两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况，机械闭锁动作示意图，见图２装置构成
本装置由连杆、Ａ、Ｂ两根传动杆、Ａ、Ｂ两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况，机械闭锁动作示意图
１）平衡风门机械闭锁装置为一种纯机械式装置，不需要外部提供任何动力，实现了巷道风门的可靠闭锁，保证了通风系统的稳定运行。且维修简单，实用性强。
２）机械闭锁装置是利用废旧物资加工而成，在保证实现废旧利用，矿井通风稳定的同时，大大降低了矿井的成产成本，提高了企业的经济效益。
