推拉式风门,矿用推拉式通风风门结构
作者:helilong 时间:2020-05-23 14:32

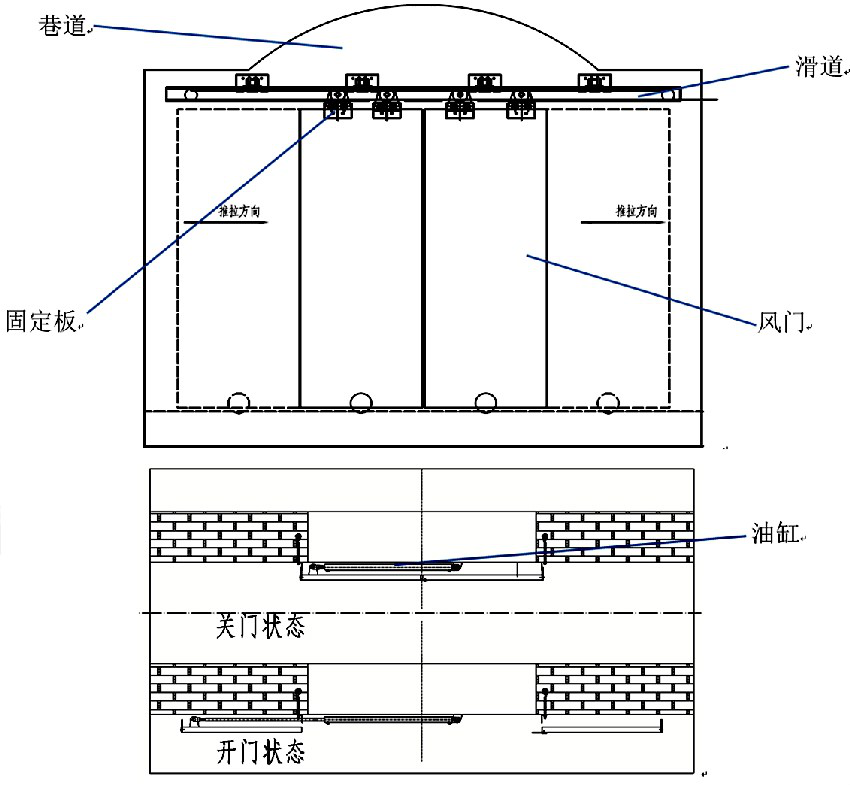

本系统设计的风门如下图所示主要包括:门扇、门框、驱动组件、上横梁传动组件、密封条、下导棍等,上横梁传动组件由上横梁,链轮组件、链条、上导辊、门扇挂架组成。通过液压系统推动油缸,油缸臂图 3 液压执行装置的伸缩带动门体在上导轨滑道内来回滑动,实现风门的开启和关闭。采用推拉式风门设计解决了传统风门不能适用于大坡度斜巷的难题,并且门体关闭时密封性较好,不会因为风压较大出现门体关闭不严、漏风率较大等问题,对于保障井下通风循环系统的正常运行具有重要的意义。
本系统设计的推拉式风门有效地解决了传统风门不适用于煤矿井下大坡度斜巷、风压较大的巷道等使用现场的问题,提高了产品的适用性。
