防地压风门,抗地压风门组成结构

作者:helilong 时间:2020-05-23 15:47
防地压风门,抗地压风门门体、调节窗、门梁、门框、门槛为钢制组合式框架结构,在门梁、门框两侧墙体施工中构成槽型,并在墙体中预留 10cm 左右的允许空间,使风门门框不受墙体变形影响,风门下部使用工字钢门槛,在矿压底鼓时,风门整体结构往上部位移,框体不形变,密封不受影响,更好的保护了风门设施的安全性。使用平衡对开式风门,减小了负压造成的难以开启风门现象,以及瞬间关闭造成的风门损坏。
通过简单的结构原理,在墙体和风门设置的镶嵌套式结构中预留了空间来缓解因地质条件的变化来压造成的风门墙体损坏,减少了风门设施的维修和更换,减少因风门损坏带来的维护经费,从而确保通风系统的稳定可靠,保障矿井生产安全。

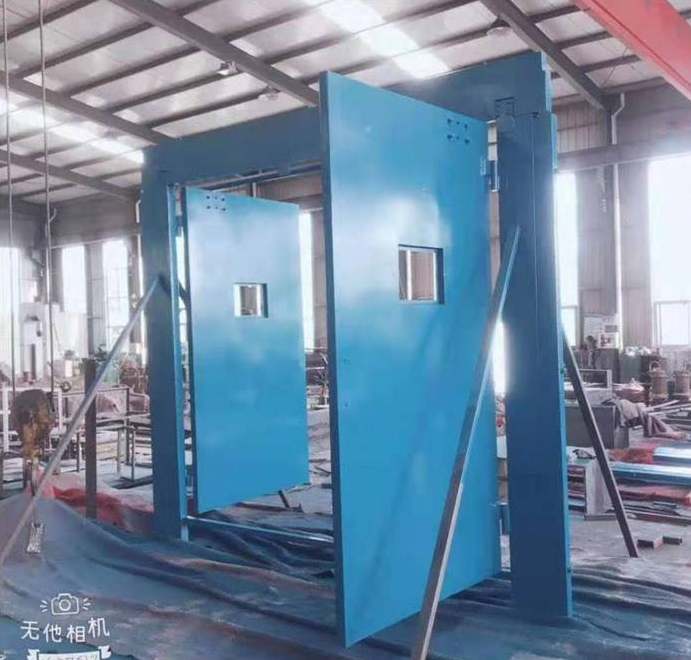

防地压风门
新型防矿压风门包括门体,门体是由门板 1 及其顶部横向设置的顶门框 2 与两侧竖直设置的侧门框 3 拼接而成的结构,其特征在于:沿门框 2、侧门框 3 长度方向外套有保护套壳 4。顶部保护套壳 4 横向并排设置有一个或多个安装孔,两侧的保护套壳 4 纵向设置一个或多个安装孔,顶门框 2、侧门框 3 位于· ·113保护套壳 4 的安装孔对应处设置连接孔 5 并通过螺栓 6 固定保护套壳 4,顶部保护套壳 4 的安装孔为竖向长孔 43,两侧的保护套壳 4 的安装孔为横向长孔 44,顶门框 2 的连接孔 5 为水平设置的横向长孔,侧门框 3 的连接孔为竖直设置的纵向的长孔。
新型防矿压风门其特征在于:保护套壳 4 是由中间腰板 42 连接两侧腿板 41 组成的长槽形结构,腿板 41 夹在顶门框 2、侧门框 3 的两侧,且腰板 42 与门框 2、侧门框 3 之间留有距离。顶部与两侧的保护套壳 4 对接处成 45 度角并留有缝隙,侧门框 3 的底部之间固定连接横梁 7,顶门框 2、侧门框 3、保护套壳 4 为不锈钢材质。
煤矿的巷道对保护套壳 4 施加四周的外力,此时的保护套壳 4 上螺栓 6 的预紧力抵消巷道的外力。保护套壳 4 不断向中间移动,门板 1 在保护套壳 4 的保护下防止其门框的变形。如果当顶部与两侧的保护套壳 4 相抵时,说明此时变形达到了极限,需要及时更换,横梁 7 可以保障所述门板 1 本体更加稳定、坚固。
