矿用气动控制风门组成

1）联锁气动控制风门主要由四部远程激光控制器、风门风压伸缩臂、风压管路、电缆、风门、联锁开关、临时排水系统等组成。

2）联锁气动控制风门规格按照施工巷道断面规

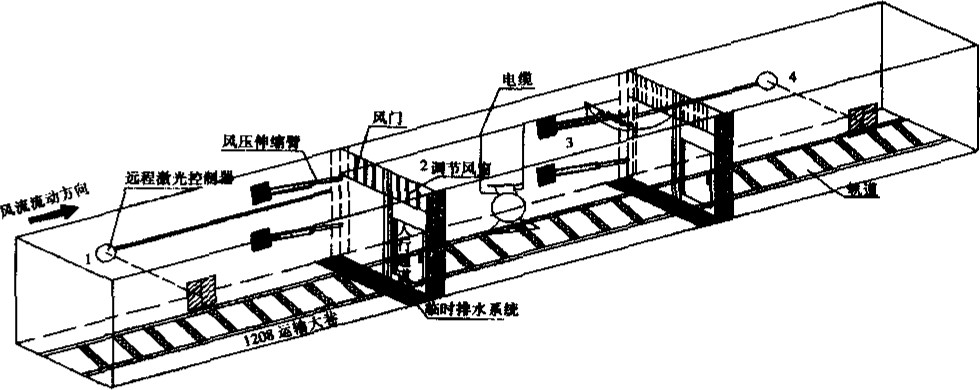

图1煤矿联锁气动控制风门安装示意图

格进行定制，1208运输大巷共安装两道风门，风门间距为30 m，为防止巷道积水侵泡风门造成风门腐烂，影响其控风效果，风门内部采用木质材料制成，风门外部包裹一层0· 5 mm钢板。

3）为防止巷道内污水在风门低洼处形成积水影响通行，在两道风门前建立临时排水系统，临时排水系统主要包括临时水仓、排水配套设施组成，水仓深度为0· 5 m，长度为巷道宽度，宽度为0· 5 m，水仓上部分别铺设工字钢及钢板，确保安全可靠不影响铺设电机车轨道。同时临时水仓内安装一套排水系统。

4）四部远程激光控制器分别安装在距两道风门前后30 m处，以及两道风门中间位置具体如图1所示（安装位置为1、2、3、4）。

5）远程激光控制器主要由激光仪、接收器、联锁线组成；每道风门安装两组风压伸缩臂，伸缩臂与高压风管相连接。
