井下通风系统的可靠性是保证矿井安全生产的重要保障。 因此,矿井所使用的通风设备必须满足调节和控制井下风流的功能[1-2],由于井下一些需要满足通车、行人巷道中的风门受到通车、行人的干扰,时常出现两道风门同时打开的现象,往往导致井下风流出现短路, 严重时有可能造成瓦斯超限事故的发生。 目前,井下平衡风门常用的闭锁装置主要有为风控、电控两种,当出现风控闭锁无风,或者电控闭锁停电时,平衡风门的闭锁就失效了,容易出现两道风门同时打开的情况,导致通风系统发生紊乱[3-5]。因此,为防止两道风门同时打开的情况发生,研究平衡风门机械闭锁装置,与原风控或电控闭锁配合使用, 实现了平衡风门双闭锁运行,对实现风门的可靠闭锁具有重要意义。
风门机械闭锁装置原理及其优点

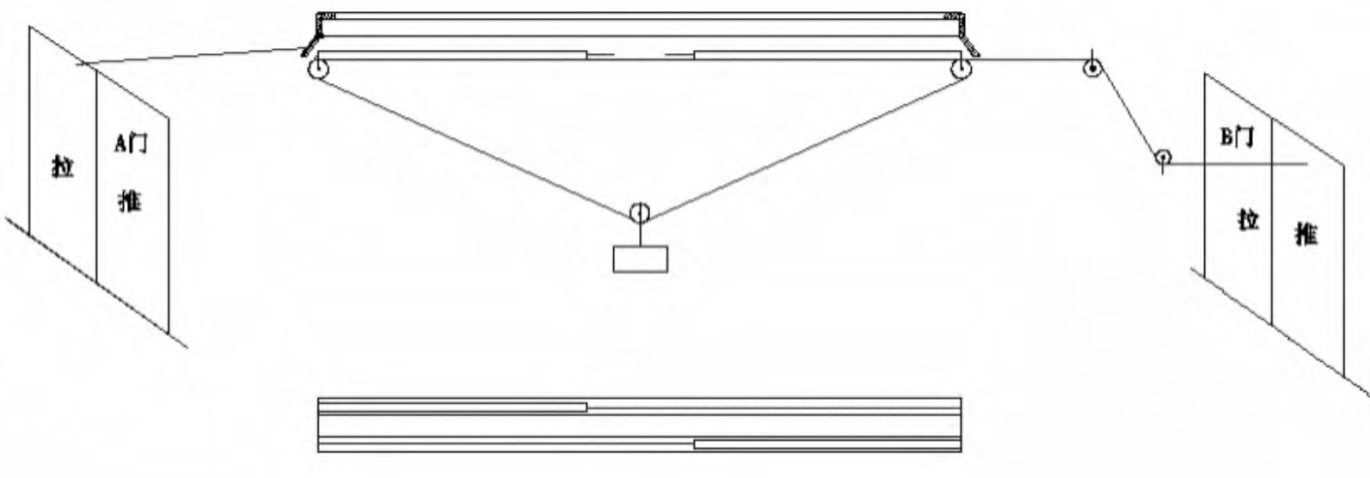

主要技术原理是: 当A风门被打开后,拉动安装在A风门门扇上的钢丝绳,带动传动杆A向A风门滑动, 并推动挡板A及连杆转动,使传动杆A将挡板A顶起并卡死。 此时在连杆带动下挡板B将传动杆B挡死固定, 对传动杆B闭锁,从而实现了B风门的闭锁。 A风门闭锁原理同B风门一样。 该闭锁装置具有以下优点:① 纯机械式无须任何动力,结构简单,运作可靠;② 动作灵活要一道风门动作,另一道风门就已闭锁无法打开; 求;③ 适用条件非常广泛, 对使用环境没有严格要 维护简单。 ④ 外观小巧,美观,安装方便,造价便宜
