通风系统是地下矿山重要系统之一,为了实现井下通风自动化,使各通风机工作实现联动,特别是同一风机站内的并联风机,风机扩散器出口的冶金用自动启闭风门是该控制环节重要组成部分,它可以有效的隔断风流、防止出现风流短路。在现有的冶金矿山应用中,有的在通风机扩散器出口加装大型电动蝶阀充当风门功能,但是蝶阀设备昂贵,且设备的尺寸也受限于井下的运输和安装,另外,大型蝶阀阀板的开启一般采用液压驱动,液压站和液压元件的维护环节较多;有的在通风机扩散器出口加装电动螺杆实现风门的启闭,但是螺杆传动效率低。

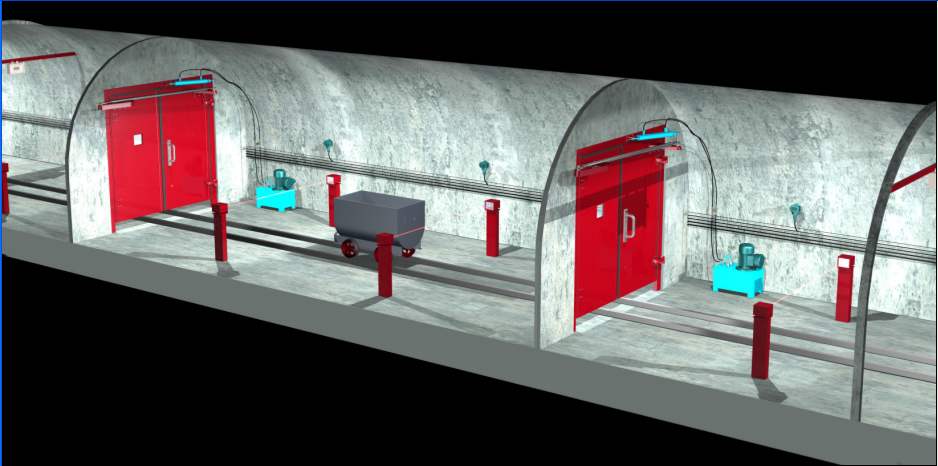

自动风门主要有风门、安全光幕传感器、电动机、蜗轮蜗杆减速箱、滚筒、钢丝绳、电源变压器、正反转接触器、中间继电器、时间继电器、按钮、限位开关、指示灯等电器等。其中安全光幕传感器是自动控制系统的核心,它分为发射端和接收端二部分,通过光栅对射方式检测物品的有无,广泛应用于煅、冲、压、剪等机械加工行业,它具有以下特点:(1)非接触检测,无机械力撞击的影响;(2)采用 NPN 方式输出,具有短路保护功能;(3)检测范围广: 0~20m(正常标准是 0~2.5m);(4)无机械磨损,工作寿命长;(5)输出信号灵活,能适应各种处理需要,它具有常开、常闭和常开常闭转换功能;(6)体积小,发射器与接收器的外型仅约250mm×40mm×80mm,安装调试方便 ;(7)对射光幕的穿透性强,粉尘不易干扰。
