全气动控制装置的工作原理

1. 1技术参数

( 1 )控制方式：全气动控制方式；

（2）工作方式：通过开门及关门按键实现风门的自动开关：

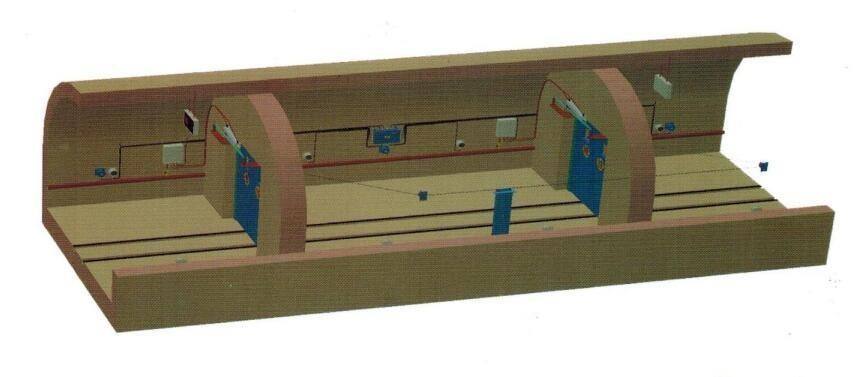

（3）设备部件：气缸、钢丝绳、滑轮、挡板、夹板、联动座、开关等，见附图。 1. 2工作原理

矿用自动风门气控装置是一种安全可靠的风门全自动气控装置，主要是不用电的情况下实现风门的自动控制，当需要开关风门时，只需一键开门及关门，操作简单，并实现可靠闭锁。与以往电控风门相比，本产品采用进口元器件全气动控制方式，完全不用电，操作简单方便，且性价比、安全可靠性能更高，特别是对高瓦斯矿井的使用，完全消除了电气带来的安全隐患。

2单开带泄压窗式风门全气动控制装置的应用

口孜东矿是一个高瓦斯矿井，瓦斯、煤尘、顶板、水、火五大自然灾害俱全，其中防治煤层自燃发火和瓦斯治理的难度较大，通风系统的稳定可靠对预防灾害的发生尤为重要。

口孜东矿西翼回风大巷（二）为矿井的一翼回风，该处回风风量为2500m /min,原先该处构筑的一组永久正反向风门，负压高达 1100pa，风门前后压差非常大极难打开，而且极易伤人，给通风安全造成不利影响。为解决上述问题，口孜东矿首先给井下风门安装了单开带泄压窗式风门全气动控制装置，使用期间未发生一起风门故障影响通风系统或安全事故，取得了良好的效果，目前口孜东矿正在对井下所有大压差风门安装单开带泄压窗式风门全气动控制装置，有力的保证了矿井通风系统的稳定、可靠。

全气动控制装置结束语

单开带泄压窗式风门全气动控制装置在口孜东矿通风系统中的应用非常成功，使用前景广阔，在矿井主要进回风巷之间、风压较大且过人过车频繁处安设的风门均可推广使用此装置，既保证了通风系统的稳定可靠，又为矿井节约了大量的人力、物力、财力，并且使得矿井“ 通三防"安全质量标准化水平大幅度提高，创造了较大的安全效益。
