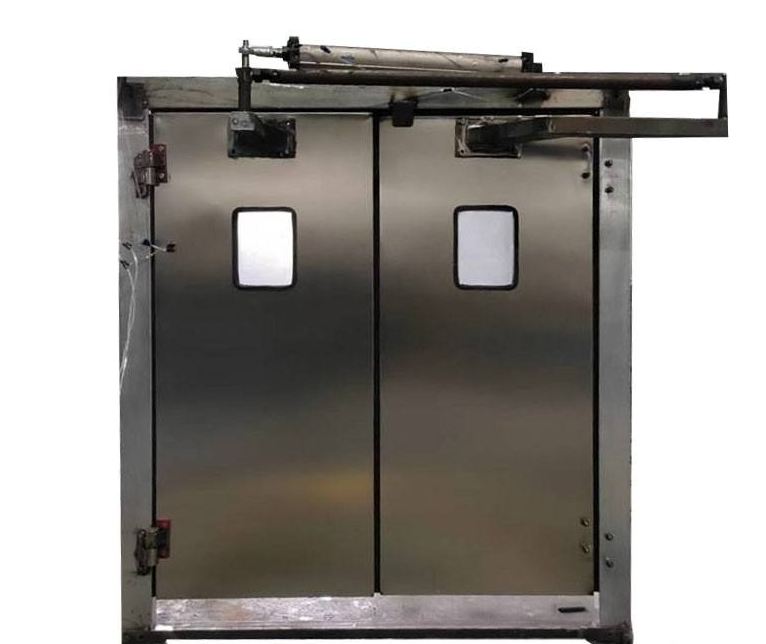

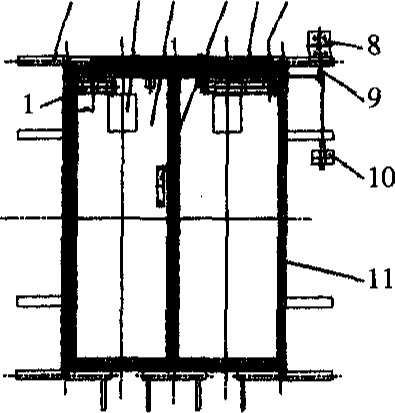

自动无压平衡风门系统中设有2道单式的风门结构主体,每道单式风门主体又由一套门框、左右两门扇、平衡机构、滑轮、钢丝绳、重锤配重装置及挡板等组成。其中平衡机构包括左右门轴、支撑直臂、支撑弯臂和连杆机构·,对开结构的左右两扇门通过支撑直臂、支撑弯臂和连杆实现联动,分别向2个相反方向同步开启和闭合。为防止风流反向时吹开风门,有挡板焊接在风门开启方向的异侧。风门门框及门扇用钢板焊接结构,外部表面做喷塑处理,可以防止井下腐蚀。
无压平衡风门的左右2扇门通过支撑直臂、支撑弯臂及连杆组成一个连杆机构,在风门左右2扇门打开关闭过程中整个机构处于平衡状态,即总力矩为0。如能够使左右门扇打开闭合时的速度和角度始终保持一致,在平衡机构作用下,左右门扇的风门所受风压作用力为0。其中风门轴对门扇的支撑力不能转动门扇,风压对风门的推力可以转动门扇,风门所受作用力只有开启风门的气动力和配重装置重锤的重力
无压平衡风门在初始状态闭合位置和末状态打开位置的机构俯视图,设直臂才刀距左门扇轴心距离仂:,弯臂BEC距右门扇轴心距离B02: ,弯臂BEC的BC连线与右门扇之间夹角为先若要保证风门在初始闭合位置状态时,连杆c与左右门扇平行,即刀C//仂仂,必须满足乃:BE或刀: BCsin 90在风门完全打开的过程中,风门门轴位置始终不变,左右门扇逐步被打开,直至左右门扇垂直于连杆,即月点转移至A'占B点转移至点c点转移至c'点,D点转移至刀 '点后;若要使连杆仍然平行于左右门扇风门,即c' //仂02,必须满足 B'c'cos A'仂+B' 02:·+佝整体结构是一平行四连杆机构,即利用平行四边原理,当其中一扇门被拉开或推开时,则另一扇门同步朝相反的方向开启,风门左右门扇有固定的打开方向。
