风门控制用气控装置，其特殊之处在于包括设置在A门一侧的气源箱和另一侧的控制箱，以及B门一侧的气源箱和另一侧的控制箱，还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀，气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀；气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱相连；气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接，门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连，A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。所述的气源箱上方有气压表。本发明的有益效果是，整个系统中无任何电路器件，彻底避免在高瓦斯煤矿的安全隐患，完全替代电控及液压控制，成本低廉。风门控制用气控装置具有开闭灵活，操作简便，耗气少，维护简单的特点。该装置结构简单、体积小、重量轻、安装简单，使用方便，安装在井下巷道壁上不影响空间，使用起来即可靠又安全，在本领域内具有广泛的实用性。行人和矿车通过风门时，通过操作气控装置实现风门的启闭，自动闭锁。本装置适用于煤矿井下有瓦斯和煤尘爆炸危险的场所。

风门控制用气控装置组成和原理

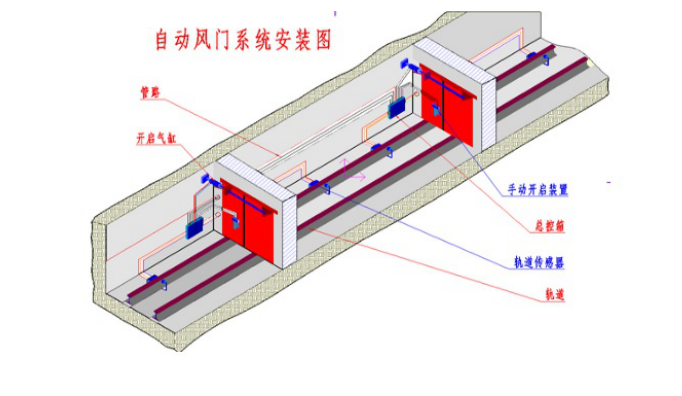

风门控制用气控装置，包括设置在A门2—侧的气源箱4和另一侧的控制箱5，以及B门3 —侧的气源箱7和另一侧的控制箱6，还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀，气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀；气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱相连；气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接，门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连，A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。气源箱上方有气压表。本发明的风门控制用气控装置，由气源箱和控制箱两部分组成。适用于煤矿井下风门控制，行人和矿车通过时由该气控装置实现风门的启闭，自动闭锁。气控装置巷道布局如图I :在两道风门(A门和B门)两侧安装气源箱及控制箱， 箱体正面均布置有绿色开门按钮及红色关门按钮。气源箱上方有压力表，实时显示系统压力。气控装置系统原理如图2 :气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱的副供气气管相连。气源箱2个按钮及应急泄压手拉阀接口与控制箱对应接口相连接。门体上气缸及闭锁检测磁控阀与控制箱相应接口相连，控制箱闭锁控制出、入接口为互相交叉连接。A门与B门的气源箱设有气体过滤装置，气源箱和控制箱的副供气管、闭锁检测磁控阀、应急泄压手拉阀、绿色开门按钮及红色关门按钮均与气缸连接，气缸的机械部分连接开关门。工作原理I:正常通过行人到达A门时，若B门此时处于关闭状态时(经闭锁检测磁控阀检测)，按动A门绿色开门按钮，其信号经控制箱处理后输出，直接控制A门气缸开启风门A，同时发送闭锁信号至B门控制箱，对B门进行强制闭锁，B门不能再开启；行人通过A门后须按动A门另一侧的红色关门按钮关闭风门A，其信号经控制箱处理后输出，直接控制A门气缸关闭风门A，A门完全关闭之后，控制箱闭锁信号方可自行断开，B门才可以开启；反向通过时，操作步骤相同。2:紧急及异常通过当有紧急情况发生需紧急解除闭锁进行开门时，或风门及气控装置发生异常情况无法正常开门时，可拉开A门气源箱或控制箱上应急泄压阀，即可手动拉开风门A，拉开B门气源箱或控制箱上应急泄压阀，即可手动拉开风门B。如要恢复气控装置，需将该道风门的气源箱及控制箱上的应急泄压手拉阀全部推回复位，气控装置将自动恢复至紧急泄压前的正常运行状态，闭锁功能将自动恢复。



一种风门控制用气控装置，其特征在于包括设置在A门一侧的气源箱和另一侧的控制箱，以及B门一侧的气源箱和另一侧的控制箱，还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀，气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀；气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱相连；气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接，门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连，A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。

2.根据权利要求I所述的风门控制用气控装置，其特征在于气源箱上方有气压表。

专利摘要本实用新型的风门控制用气控装置，包括设置在A门一侧的气源箱和另一侧的控制箱，以及B门一侧的气源箱和另一侧的控制箱，还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀，气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀；气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱相连；气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接，门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连，A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。本实用新型的有益效果是，无电路器件，彻底避免在高瓦斯煤矿的安全隐患，成本低廉，操作简便，维护简单。
