无压风门自动闭锁装置的组成

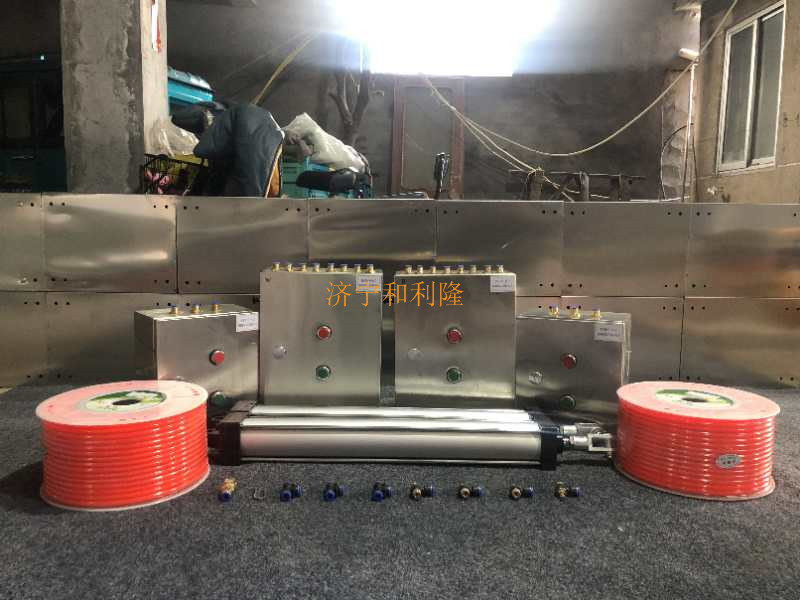

本风门闭锁装置由风门开关传感器、控制箱、电磁锁、指示灯、扬声器组成。控制箱由隔爆箱和本安箱两部分组成 ,隔爆箱分隔爆箱和接线盒两部分 ;本安箱正面中间有信号灯的观察窗 ,右下方设开关。控制箱净重 5. 5 kg。装置的安装接线见图 1。

无压风门自动闭锁装置技术参数

①供给本安电路电源 :DC5 V/ 0. 25 A ;

②本安电路最高开路电压 :DC15 V ;

③本安电路最大短路电流 :DC0. 5 A ;

④闭锁动作执行时间 :0. 5 s;

⑤联接电缆最长 :200 m ;分布电感 :小于 1. 1 mH/ km ;
