KTL115人车信号装置产品概述

KTL115人车信号装置介绍

KTL115人车信号装置组成部分：基地电压，手持机，双向中继放大器，本案型电源，斜井人车是矿用斜井人车必须要的设备，该设备主要功能是矿井地下人员的通讯，信号的传输，该设备需要通过泄露通讯系统来连接。

KTL115人车信号装置手机配给井下流动人员使用，可直接与主机进行通话和打点联系，也可通过主机转换与其他手机通话联系，还可通过汇接机连接井上普通市话，实现双向通话。

KTL115人车信号装置产品特点

1.发射机体积小、重量轻、电池放在机箱内，天线采用环形设在机壳上方，提高了发射效率。信号工握于手中，在车内发信号非常方便。

2. 发射机面板上设有欠压指示灯，出厂时已调好，当此灯亮时需充电。

3. 发射机内设有充电装置，不需专用充电设备，可直接用交流电压220V充电即可。

4. 接收机具有声、光、数码显示功能，可对发射机发来的打点信号进行计数，更可靠地保证打点信号的准确性。

5. 无需专设感应线借助井下的电铃线、信号线，可传输2000米以上。如专设感应线效果更佳。

KTL115人车信号装置参数

频率： 频道1发49 .5 MHz；收34.8MHz。频道2发49.8MHz；收34.9MHz

工作方式：MA 异频单功(双功）.

天线阻抗：75Ω

工作电压：12V

电流：双工工作≤300mA 守候≤70mA

接收灵敏度：双工≤0.8μV 单工≤0.5μV

静噪灵敏度：双工≤1.2μV 单工≤1μV 音频输出功率：＞100mW

KTL115人车信号装置漏泄通讯系统手机功能及规格参数：

天线；2、喇叭；3、送话开关；4、电源指示灯；5、打点按钮；6、送话器；7、夹子座；8、铭牌；9、电源开关

KTL115人车信号装置工作频率：发送34.8MHz (34.9MHz)；接收49.5MHz (49.8MHz)

电源电压：7.2V DC

调制方式：MA 发射功率：≥0.44W

频偏：≤5KHz

灵敏度：0.5μV

音频输出功率：≥100mA

发射电流：＜300mA

守机电流：＜30mA

体积：160 X 60 X 40 (mm)

重量：260g

耗电：充电15小时，可连续工作10小时

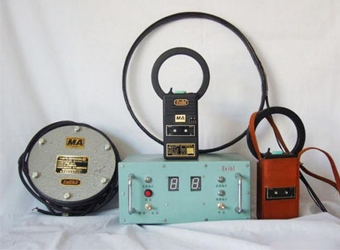

KTL115人车信号装置实物图
