智能式测斜仪产品概述

智能式测斜仪产品概述

智能式测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。整套仪器由：读数仪、专用电缆、活动探头、数据通讯、处理软件等部分组成。

智能式测斜仪操作步骤

一、读数仪：

读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率A/D模数转换器、保证其仪器的测量精度和甚高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。通过操作无线遥控器把测量的数据进行自动保存，通过USB通讯口可将测量的数据上传到电脑中，并保存为Execl数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。

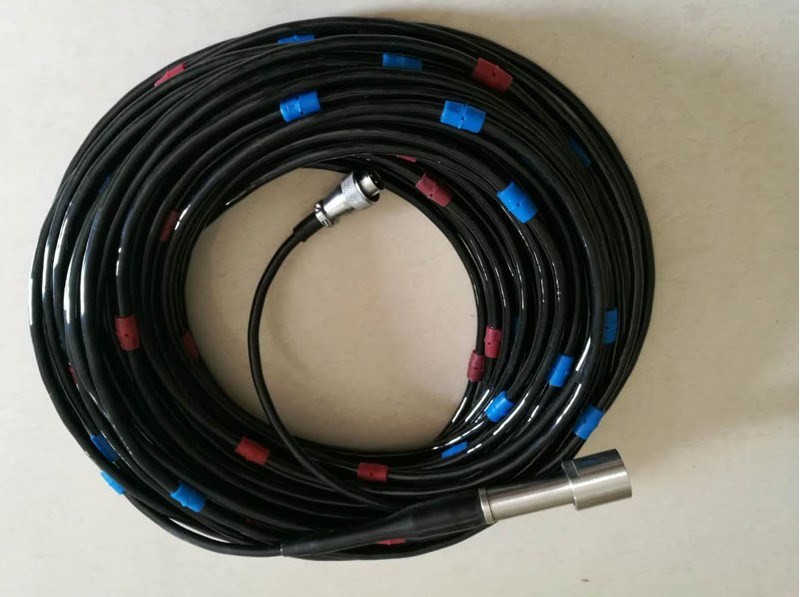

二、测斜专用电缆：

电缆是把探头和读数仪连结起来，它除了向内部加速度计传输信号外，还是探头测试点的刻度尺和测头升降拉动的绳索。为了使电缆负重时消除电缆长度的变化，电缆采用了特制的专用活动测斜电缆，电缆上每0.5m间距有一标识。

三、活动探头：

探头内部装有高精度数字式加速度计，它具有极高的稳定性、并彻底消除了抗振难题、测头上下有两组导轮，便于沿测斜导管的导槽升降滑动。测斜探头指标如下表:
测量范围 ±15°
分辨率 0.01mm/500mm
探头精度 ±2mm/25m
温度范围 -25℃～+55℃
耐水压 2.0MP
抗震性 2000g
工作电压 +7.2V
导轮间距 500mm
测头尺寸 φ28×690mm
测头重量 2.6Kg

四、通讯与数据处理程序：

软件运行环境：操作系统：Windows XP  相关软件:MS Office 2003/2007（完全安装版）
注：如操作系统是 Windows7  前两次的运行请用“管理员身份运行此程序”。
4.1安装程序：将随仪器配置的光盘插入计算机光驱，把光盘文件复制到计算机中,然后解压缩、打开目录双击测斜程序图标，运行程序。
4.2连接设备：将USB电缆线与仪器及电脑连接起来，打开仪器电源。这时电脑出现发现新硬件、稍候电脑提示新硬件已安装并可使用了（首次连机时），仪器显示屏显示 USB在线！然后点击界面的“搜寻设备”按钮，稍等片刻，程序主界面出现“设备已连接！”，这表明仪器与电脑已连通。（提示：在“我的电脑”可看到TESTER盘符，但请不要试图操作它）
4.3数据上传：点击界面的“数据上传”按钮，程序自动就会将读数仪保存的测量数据全部上传并保存到当前程序文件夹下的“Data”文件夹中。
4.4  图像显示：该功能将所选择的数据以曲线绘图的形式展现出来。点击界面的“图像显示”按钮，在弹出的窗口中左边的列表框中选择要进行显示的孔的编号，等右边的列表框显示出该孔的所有测量记录，选中某个或几个记录进行曲线显示，同时选择减去初值。在弹出的界面上点击打印，就会打印出所显示的图像。在图像显示时，可以更改图像所使用的横坐标绝对值的最大值，这会双向调整坐标轴的大小.
4.6列表显示：点击界面的“列表显示”按钮，在弹出的窗口中左边的列表框中选择要显示孔的编号，右边的列表框显示出该孔的所有测量记录。程序是以测孔号合测量的时间区来分测量记录，例"#6  8月16日8时12分18秒"，表示6号测孔，8月16日8时12分18秒"的测量结果，选中某个记录，同时可选择减去初值（见：5.5初值的选取）进行列表显示。表格以行表示某一深度处的测量结果（以平均值和累积位移值表示），第一列为深度（以地面为零，测斜探头下导轮轴销中心为深度指示点），第二列为正测"A+"偏移量，第三列为反测"A-"偏移量（探头较原来方向旋转180°），第四列为偏移量平均值（正测"A+"偏移量与反测"A-"偏移量的差的平均值），第五列为累积偏移量，为最大深度以上至此深度各测点位移观测结果之累积，第六列为初始值的累积偏移量，第七列为减去初始值的累积偏移量。
4.7初值的选取：
在列表显示、图像显示和图表显示窗口下，均有设定按钮，当数据记录有 两   条以上时，可以通过该按钮设定测孔号的初值。点击设定按钮，弹出初值设定窗口，选择一个记录作为初始值，并填充测量单位、观测工程名，测孔位置，和监测方向，点击保存即可。选定初值纪录后，是将初次测量的位移数据作为基准点，即以后该孔所有记录将减去以您选定的初值纪录做为对比显示位移的相对量。（建议：初始值测3次，以取得较稳定的值）
4.8数据复制：用鼠标点击一下“深(m)”处把  数据复制到剪贴板上，然后，就可把表格内容的内容粘贴到其它地方。
4.9报表另存为：此项功能是可将其报表、曲线都能以电子文档形式保存，以便随时调阅。

智能式测斜仪保养与注意事项

1、连续使用时、测量后,无须卸下探头和电缆，但应仔细擦去测斜探头及电缆上的泥水，然后把探头平放在地面。一定要注意电缆与探头接触部位尽量少弯折，尽量让其处于自然状态。
2、每天使用完毕，应把探头的导轮和弹簧用干净的清水反复清洗、清洗干净后再用高压空气吹干、然后在导轮轴上和弹簧处加注液态机油少许, 务必保持导轮和弹簧的灵活，这点对保证仪器的测量精度和仪器的使用寿命至关重要。
3、 仪器每天测量结束，应把仪器内保存的测量数据上传到电脑中。仪器每隔半个月应进行一次清除数据的操作。清除前请把仪器内保存的数据全部上传到计算机内保存。
4、严禁雨水浸湿读数仪的任何部分，进水或受潮会损坏仪器及内部电路结构。在工地现场使用时，注意不要用潮湿的手来操作读数仪。请勿将读数仪放在潮湿的地方。
5、 仪器充电时务必请用随仪器专配的充电器进行充电。充电口严禁插入其它任何电器等！
6、 当仪器出厂时间达到一年，应返回生产厂家对仪器进行效准和保养。

7、电缆破损、仪器进水、受潮或仪器箱体破坏导致仪器的损坏均不在保修范围内。

智能式测斜仪现场安装与操作建议

基坑、边坡、地基、坝体等水平位移监测，由于是较新的监测项目。因此，目前还没有制定一些具体的操作规范、规程之类的文件。但在现场实际使用中出现了各种各样的测试问题。大多数用户由于不太熟悉和了解操作过程中的细节问题。一旦测试数据不对，或者不是他们理论上的推测值，或者和实际情况不太相符时，往往勿认为是仪器问题,认为仪器测得不准。根据我们多年生产仪器和现场监测经验，出现测试数据不对时，主要是测试人员没有象工程测量这样的一套严格的操作规程，往往是凭个人感觉来测。因此，造成许多情况下测试数据与实际不相符合，为了解决上述问题，结合测斜仪的具体性能，特制定如下操作规程。每个现场使用仪器的操作人员，必须严格按照下述操作规程操作。只有这样，才能取得真实、可靠的原始数据。

智能式测斜仪实物图
