矿用监测监控系统监控分站产品概述

矿用隔爆兼本安型监控分站介绍

矿用隔爆兼本安型监控分站它集计算机控制、宽带高速数据通信和数字化显示为一体，是一种新型的监控设备，可用于煤矿井下有瓦斯煤尘爆炸危险的场所。

监控分站可以通过开关量输入接口、模拟量输入接口将现场传感器的实时信号采集，经过可编程控制器内部程序的处理和逻辑运算，通过开关量输出接口，控制现场设备的开停，同时将必要的监测数据传送给上位机。

同时还可作为井下宽带通信设备使用，具备2个1000M冗余光口，最多16个10/100M自适应RJ45口，2个RS-485接口，可以实现串口信号与以太网之间数据的相互转换。具备6”真彩色LCD显示屏，可显示数据、组态图形、故障、报警等各种信息。

矿用隔爆兼本安型监控分站主要参数

1、 PLC输入及输出

开关量输入：32路

模拟量输入：8路（4～20mA）

开关量输出：32路（触点型）

2、 数据传输接口

 串行数据接口：2路 RS-485或232；

传输速率：≤9.6Kbps；传输距离：≤1200m

以太网接口：≤16个；

传输速率：10/100/1000Mbps；

光缆传输距离：15-40Km；

电缆传输距离： ≤120m（截面积0.75mm2的电缆）

3、 显示屏

 6寸真彩触摸屏,内置WINDOWS CE 操作系统

4、 供电电源

工作电压：AC 220/660V

 工作电流：≤1000mA 5、 外形尺寸（重量）

长×宽×高：663mm×418mm×816mm（约100Kg）

6、 防爆型式

矿用隔爆兼本安型，标记为“Exd[ib]I”

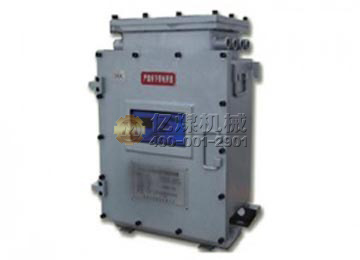

矿用隔爆兼本安型监控分站实物图
