KJJ14地面传输接口产品概述

KJJ14地面传输接口用途

KJJ14A型传输接口（以下称传输接口）是KJ95N型煤矿综合监控系统的主要配套产品，在地面主机与井下分站的信息交换中，完成信号的传递和安全隔离。该传输接口放置地面控制室内。

防爆形式  地面一般兼矿用本质安全型，防爆标志为“[Exib]I”.

KJJ14地面传输接口参数

（1） 工作电压：DC9—-18V

（2） RS485接口传输距离：不小于KM

（3） RS485接口传输方式：主从、半双工；

（4） 以太网电接口通信介质采用双绞线，速率10、100Mbps自适应，最大传输距离100m，符合IEEE802.3和IEEE802.3u以太网标准；

（5） 接口与分站通信介质采用矿用阻燃屏蔽信号电缆，截面积不小于1.5mm平方，信号为本质安全型485信号；

（6） RS485接口传输速率：1200bps

（7） 容量：64台

（8） 工作方式：连续工作方式。

KJJ14地面传输接口工作条件

A环境温度：0C—–+40C;

B 平均相对温度：不大于90%（+40C）

C大气压力：86—–106kpa

D无爆炸性混合物、无破坏绝缘的腐蚀性气体、无滴水、无显著振动和冲击、但有保温、保暖及通风的室内。

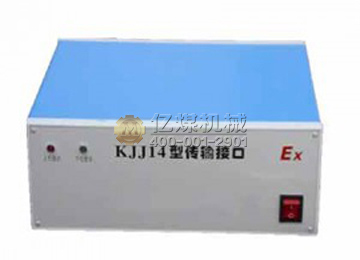

KJJ14地面传输接口实物图
