GSC200智能型速度传感器产品概述

GSC200智能型速度传感器产品概述

GSC200型速度传感器主要用于对煤矿井下胶带运输机因堆煤而引起的皮带打滑对皮带机的从动轮进行监控，转速分别分为1、2、3转/秒三档,供现场整定用,正常时，速度传感器输出端“速度”输出高电平，当从动轮的速度低于整定值25%时,经过10～15秒延时,GSC200型速度传感器输出端“速度”输出低电平,通过主机自动切断皮带机电源,实现低速保护。GSC200型速度传感器为本安型全封闭结构，有三个接线端子供与主机配接用。

GSC200智能型速度传感器技术指标

A、防爆标志：EX[IB]I;

B、大气压力：80-106KPA；

C、周围介质温度不高于+40℃，不低于5℃；

D、周围空气相对湿度不大于95%（20±5℃）；

E、在无显著摇动和冲击振动的地方 ;

F、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中 ;

G、在无滴水及液体浸入的地方 ;

H、电网电压允许波动范围 :  -25% ～ +10%;

I、工作电压：DC+12V 、电流≤80MA;

J、调整范围：任意设定。

K、传感器与主机间连接最大电缆长度不超过500M。

L、具有高低电平输出、200-1000HZ频率和继电器触点输出功能。

GSC200智能型速度传感器使用方法

磁钢以一定的转速划过检测面，按动标定按钮，此时标定的为正常转速（视为100%），当转速50%～70%倍的转速在10s左右速度传感器动作，当转速小于等于50%或大于等于110%的转速时，速度传感器应立即输出控制信号时启动器动作。

将磁钢固定到从动轮端面，将速度传感器固定到机架上，感应端靠近磁钢。皮带机正常运转后，按下标定按钮即可

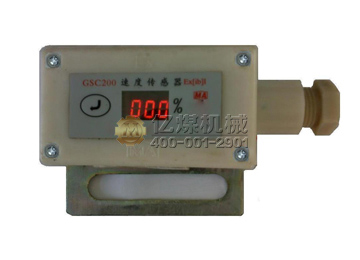

GSC200智能型速度传感器产品实物图
