监测监控系统产品概述

监测监控系统产品介绍

煤矿安全监测监控系统主要用来监控和预警瓦斯、火、冲击地压等重特大事故。煤矿安全监控系统监测甲烷浓度、风速、风压、馈电状态、风门状态、风筒状 态、局部通风机开停、主通风机开停等，当瓦斯超限或局部通风机停止运行或掘进巷道停风时，自动切断相关区域的电源并闭锁，同时报警。系统还具有煤与瓦斯突 出预警、火灾监控与预警、矿山压力监测与预警等功能。

煤矿安全监测监控系统在应急救援和事故调查中也发挥着重要作用。当煤矿井下发生瓦斯（煤尘）爆炸等事故后，系统的监测记录是确定事故时间、爆源、火 源等重要依据之一。根据监测数据突变等信息分析爆炸时间。根据监测的瓦斯浓度和时间顺序等分析爆源。根据监测的设备状态分析火源。根据监测的局部通风机、 风门、主通风机、风速、风压、瓦斯浓度等分析瓦斯积聚原因。根据监测的瓦斯浓度变化，分析波及范围等。

监测监控系统产品组成

煤矿安全监测监控系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。

瓦斯监测是防治瓦斯爆炸和煤与瓦斯突出预警的重要参数。因此，采煤工作面及回风巷、掘进工作面及回风流等地点必须设置甲烷传感器。当甲烷浓度达到或 超过报警浓度时，声光报警，提醒领导、生产调度等及时将人员撤至安全处，及时处理事故隐患，防止瓦斯爆炸等事故发生。当甲烷浓度达到或超过断电浓度时，切 断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起瓦斯爆炸；避免或减少采、掘、运等设备运行产生的摩擦撞击火花 及危险温度等引起瓦斯爆炸。

煤矿必须设置风速、风压、风门状态、主通风机等传感器，及时发现通风系统隐患，防治瓦斯积聚和瓦斯爆炸事故发生。

监测监控系统通过监测煤岩体声发射、瓦斯涌出量等，结合瓦斯地质信息等，实现煤与瓦斯突出预警。

监测监控系统通过监测一氧化碳浓度、二氧化碳浓度、氧气浓度、温度、压差、烟雾等，控制风门、风窗实现均压灭火，控制制氮和注氮等，实现火灾监控。

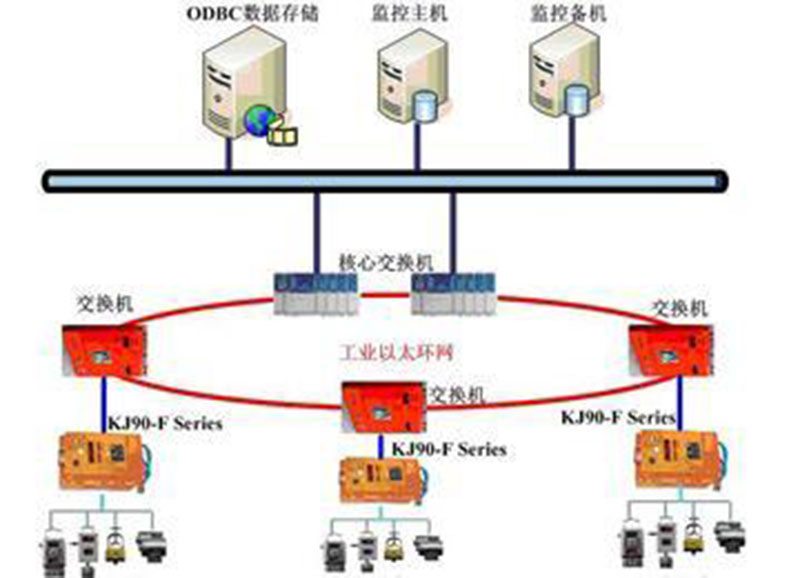

监测监控系统产品结构图
