KGF2风量传感器产品概述

KGF2风量传感器工作原理

根据卡曼涡节理论，在无限界流场中垂直插入一根无限长的非线性阻力体时(阻力体称旋涡发生体)，则在一定的雷诺数范围内(Red=200~5*10000)，阻力体下游会产生两排交替的、内旋的旋涡列，而其旋涡率正比于流速。公式表示：f=St V/d 式中：f—旋涡频率 St—常数(斯特拉哈尔数范围为0.21)　V—风速 d—旋涡发生体线径 因此，只要测出f，就可以知道风速V，这样测量的风速就归结为测量旋涡频率，而超声波风量传感器就是利用超声波被旋涡调制的原理来测定旋涡频率的。 KGF2型矿用风量传感器采用超声波测量原理，具有技术先进、使用方便、长期使用稳定可靠、免维护等特点。

KGF2风量传感器产品用途

主要用于煤矿井下各种坑道、风口、扇风机井口等处的封速、风量的检测，以确保井下的通风安全，可于国内外的各种煤矿安全监测系统配套使用。

KGF2型风量传感器指标

防爆形式 矿用本质安全型“ExibI”

测量范围 风速0.3m/s~15m/s

坑道断面积 小于30m/s(可任意设置)

允许误差 小于±0.3m/s

重复性误差 读数值+1%

输出信号 200Hz~1000Hz/5Hz~15Hz 4~20mA/1~5mA/RS485总线

工作电压 本安DC12V~18V

工作电流 不大于100mA

换能器工作频率 140~150kHz

外型尺寸及质量 370mm×160mm×55mm 2kg

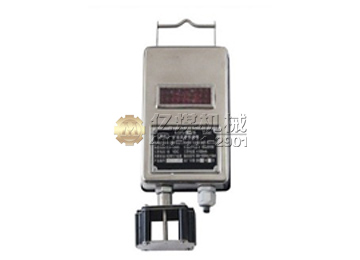

KGF2风量传感器实物图
