瓦斯报警断电仪产品概述

瓦斯报警断电仪产品介绍

瓦斯报警断电仪主要适用于煤矿井下和其它具有爆炸性气体（甲烷混合物、煤尘）场合，可用于井下大中型采掘设备和其它机电设备上，连续检测设备附近风流中的瓦斯浓度，当瓦斯浓度达到或超过 1.00%CH4 时,断电仪立即发出声、光报警信号，当瓦斯浓度达到或超过 1.50%CH4 时，断电仪立即断电（切断被控设备用电），确保生产安全。当瓦斯浓度回落到或低于 0.50%CH4 时，断电仪自动解锁（恢复被控设备用电），并继续进行检测。

断电仪采用高性能热催化元件、大规模集成电路和新型电子器件，数码显示，性能稳定，门限准确，反应迅速，精度高。断电仪还具有体积小、功耗低等特点，适用简单，维护方便。

瓦斯报警断电仪产品结构

瓦斯报警断电仪有主机和传感器两部分组成，一个主机可配接一个或两个传感器，配接两个传感器时，可分别检测两个地方的瓦斯浓度，只要有一个地方的瓦斯浓度超限，断电仪立即断电。主机和传感器之间的距离可达2.0公里，重量5公斤。

瓦斯报警断电仪主机除去专业外壳后,可直接安装在采煤机或掘进机上的控制箱内,断电报警.去除外壳后的外型尺寸120*80(毫米).

瓦斯报警断电仪产品参数

测量范围        0～4%CH4

测量 0～1% CH4时，±0.1% CH4.    1～4% CH4时，

真值的±10% CH4

报警门限        1.00% CH4，声、光报警

断电门限        1.50% CH4，声、光报警，断电

解锁门限        0.50% CH4

工作方式        连续式

主机；最大开路电压：  DC 18V　　

最大负载电流：  DC 600MA

传感器 工作电压DC5V，最大工作电流(单个)：250MA

断电触点容量 AC220V,5A；AC127V,10A；AC36V,15A；DC132V,10A；DC36V,15A；DC24V,20A

外形尺寸 主机 200×160×98      传感器 130×85×43

配置电缆

型号：PUYVR；

名称：矿用聚乙烯绝缘阻燃聚乙烯护套信号软电缆。

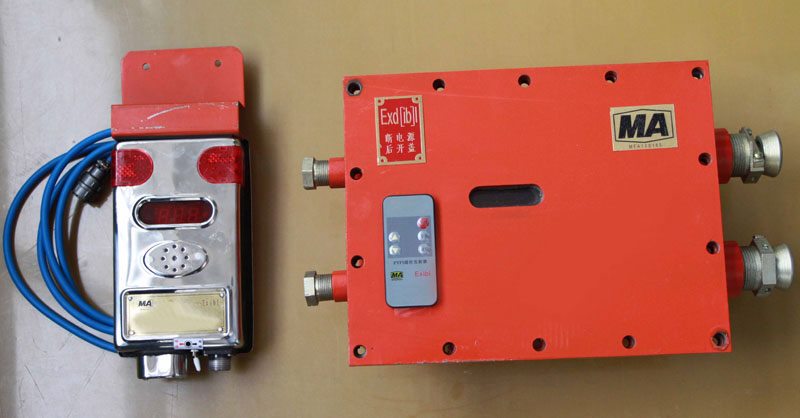

瓦斯报警断电仪产品实物图
