隔膜式耐震压力表产品概述

隔膜式耐震压力表产品介绍

隔膜式耐震压力表是由膜片隔离装置和配用压力表两大部分组成。广泛应用于石油、化工、医药、食品、造纸等行业。隔膜式压力表由于其配用表采用耐用压力表故有效地消除了介质脉动和环境振动所产生的影响，使仪表指示稳定、可靠，同时亦提高了仪表的使用寿命。

隔膜式耐震压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体 中,颗粒状固体介质的压力。隔离膜片有多种材料，以适应各种不同腐蚀性介质。

隔膜式耐震压力表使用条件

仪表工作环境应无腐蚀气体。

温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差, 其值为 0.1%/ ℃

隔膜式耐震压力表技术指标

精确度：± 1.6% ，± 2.5%

隔膜材料： Ocr18Ni12MO2(316), 哈氏合金 C ( p76C ) , 蒙乃尔合金( Cu30NI70 ) , 钽合金( Ta )，氟塑料( F4 )。

密封垫材料：丁晴橡胶，氟塑料。

结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至压力仪表，显示被测介质压力值。

温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃ .

液位差 :软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差。

耐蚀性：隔膜压力表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料。

隔膜式耐震压力表技术参数

产品型号 YML-100  YML-150 YNML-100  YNML-150

             YMF-100  YMF-150 YNMF-100  YNMF-150

公称直径  螺纹连接            法兰连接
              M20×1.5           (按GB9113-88)

测量范围(Mpa)   0～0.1; 0～0.16;  0～0.25; 0～0.4; 0～0.6;
                         0～1;   0～1.6;    0～2.5;   0～4;   0～6;

使用环境条件 温度-40～70.C; 相对湿度≤85%

耐振等级 V.H.3 V.H.4 V.H.3 V.H.4

隔离表头

公称直径 Φ100;  Φ150

类    别    一 般    耐 振

精度等级     1.5; 2.5

隔离装置 法兰材料 1Cr18Ni9Ti

膜片材料 不锈钢、哈氏合金等

填充工作液 甲基硅油、甘油等

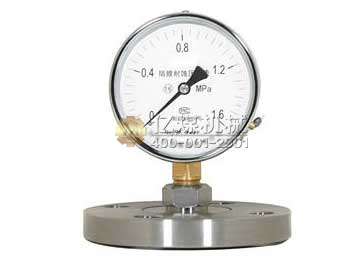

隔膜式耐震压力表实物图
