YPF膜片压力表
作者: 时间：2019-10-23 08:59
YPF膜片压力表产品概述
YPF膜片压力表产品介绍
YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。YPF膜片压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。
YPF膜片压力表结构原理
YPF膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。
YPF膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。 YPF膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。
YPF膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
YPF膜片压力表技术指标
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装
表壳外径(Ф)；100
YPF膜片压力表技术参数
| 型号 | 标度范围 |
承压部 寸D1 |
表壳 外径D |
重量kg |
| YPF-100A |
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa |
φ85 | φ100 | 1.6 |
|
YPF-100B YPF-100B-F |
||||
| φ115 | ||||
| YPF-150A | φ85 | φ150 | 1.8 | |
|
YPF-150B YPF -150B-F |
||||
| φ115 | ||||
|
YPF-100B YPF-100B-F |
0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa |
φ160 | φ100 | 2.9 |
|
YPF-150B YPF-150B-F |
φ160 | φ150 | 3.2 |

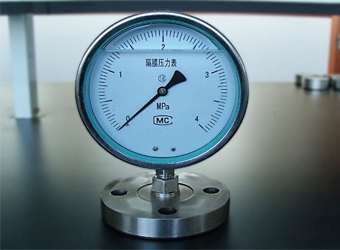

YPF膜片压力表实物图
