束管监控系统产品概述

束管监控系统产品简介

JSG8矿井火灾束管监测系统主要由粉尘过滤器、单管、束管、分路箱、抽气泵、气体采样控制柜、监控微机、束管专用色谱仪、打印输出设备、系统软件等组成。 系统是在微机控制下，由地面抽气泵将井下气体送入色谱仪，色谱仪检测出结果后，由电脑进行分析，整个过程都在微机控制下进行，自动化程度高。可实现24小时连续在线检测与分析，所有分析数据均可保留。以便工作人员对数据的再利用。

束管监控系统主要特点

1、束管负压采样、色谱分析，无需任何电化学传感器；

2、自燃火灾预防功能，通过对检测数据趋势分析及时准确预测自燃发火程度。

3、系统自动控制24小时在线监测，实现无人职守；

4、输出功能齐全：产生正常分析、束管分析、趋势分析报表及趋势图等11种图表；

5、具有气体含量超限自动报警功能；

6、数据库记录个数无限制，对历史数据进行分析比较；

束管监控系统技术指标

1、束管监测路数：1～60路。

2、分析周期：一次进样分析时间≤15min。

3、数据库记录个数：无限制。

4、束管取气最远距离：30Km。

5、检测气体成分及范围：O2：0～25%， N2： O～98%， C02 、CH4 ： O～100%， CO、C2H4、C2H6、C2p ：O～5000ppm。

6、最小检测浓度：FID≤0．5ppm；TCD≤10ppm。

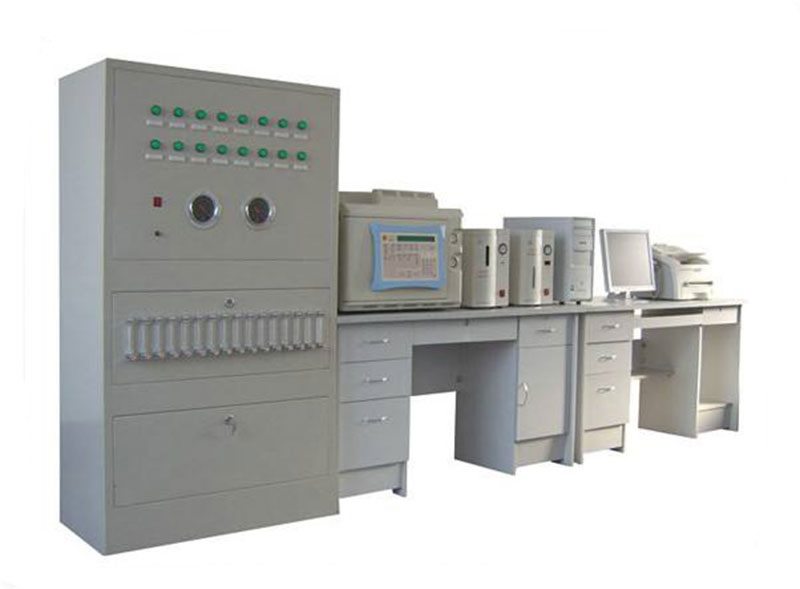

束管监控系统实物图
