圆图压力记录仪产品概述

圆图压力记录仪产品介绍

圆图压力记录仪主要用于测量和记录矿井液压支架或单体液压支柱油缸内部液体受顶板压力而变化的曲线，亦适用测量和记录液压系统内部非蚀性流体的压力。广泛的应用于轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位，用于对被测参数进行自动测量，指示和记录工作。

圆图压力记录仪采用模块化设计，导电塑料电位器反馈，精密磁电机驱动记录机构；数码显示、园图记录；结构合理，精度高，稳定可靠。常用于批量过程中，显示从1小时至31天的特定时间段内的批量运行。容易填写和复制是其优点，和长图记录仪相比，它有较短的可调的图纸宽度等优点。

圆图压力记录仪技术参数

测量精度：数显0.5﹪±1个字；记录±1.0﹪

显示方式：4位0.8时，LED数字显示

记录宽度：87.5㎜

行程时间：≤5秒

走纸速度：24小时/周

设定范围：全量程0～100﹪

设定精度：0.5﹪

输出接点容量：交流220V1A（交流无感负载）　直流50V1A（纯阻负载）

工作环境：

温度0～50℃　

相对湿度≤90﹪

电源电压：交流AC220V（＋10～－20）﹪　　50Hz±5﹪

消耗功能：≤18VA

仪表重量：≤8㎏

外形尺寸：288×288×180㎜

表盘开孔尺寸：260×260㎜

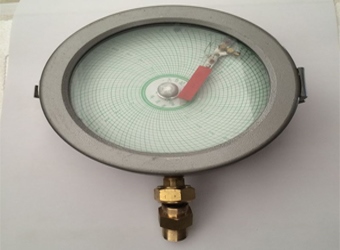

圆图压力记录仪实物图
