CWC3便携式瓦斯抽放多参数测定仪产品概述

CWC3便携式瓦斯抽放多参数测定仪说明

CWC3型便携式瓦斯抽放多参数测定仪是用于管径D≤100mm的瓦斯抽放管道参数测定的智能化测量仪表，特别适用于钻场单个钻孔封孔前、封孔后的钻孔参数测定，是一种便携式矿用本质安全型仪器，防爆标志为Exib I，可测定的参数包括气体流量、瓦斯浓度和管道负压，同时可测定抽放管道的瓦斯混合流量和纯甲烷流量。测定的所有数据都可存储、显示和打印。仪器具有掉电自动保护功能以及电源欠压指示功能。仪器数据存储量大，可存储综合测定数据100组、单参数测定数据300组。

CWC3便携式瓦斯抽放多参数测定仪主要特点：

⑴　仪器本身自带涡街流量传感器，自成一体，无需另外配备孔板、均速管或皮托管，流量系数直接固化在软件中，用户无法改变，这可避免因输错系数而造成测定数据不准确的问题。
⑵　使用方便。用户只需用软管与仪器连接好即可进行测量工作。
⑶　阻力损失小，对气体流场影响小。
⑷ 稳定可靠，测量精度高。

WC3型便携式瓦斯抽放多参数测定仪技术参数

1、 仪器测量范围及误差：
参数名称 测量范围 误差
气体流量 0.35~7.00 m3/min ±2.5%
瓦斯浓度 0~100% ±2.5%
管道负压 0~100 Kpa ±2.0%
2、工作电源：电池组由六节Ni-p/2.7Ah镍氢电池与4只0.51Ω/10W水泥电阻串联组成；电池组用环氧树脂灌封后置于IP54防护外壳中。
3、工作参数：
整机最大工作电流：150mA， 最大工作电压：8.1V
UO ： 8.1V IO ：3.4A
4、连续工作时间：≥8h
5、防爆形式：矿用本质安全型，防爆标志：Exib I
6、外型尺寸：300mm×150mm×270mm
7、质量：<5Kg
8、环境条件：
温度0~40℃
湿度≤95%
大气压：86~110Kpa。
适用于具有甲烷，煤尘等爆炸性混合物的煤矿井下。

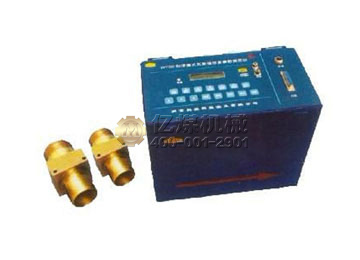

WC3型便携式瓦斯抽放多参数测定仪实物图
