架柱式坑道钻机产品概述

架柱式坑道钻机介绍

架柱式坑道钻机适用于钻进地质勘探孔、瓦斯抽放孔、探水孔、煤巷超前贯通孔和岩巷探煤孔等，由于架柱具备全方位调节功能，亦可完成巷道全锚护时在顶板、底板和侧帮上的钻孔施工作业。

架柱式坑道钻机特点

架柱式坑道钻机由主机和配套泵站组成，主机由立柱、付支柱和外挎式推进器及其拖动的液压动力头组成。整机具有扭矩转速高、钻孔效率高、解体性好、操作方便、性能可靠的特点。同时可配多种形式及规格的钻具使用，适应不同钻探要求

架柱式坑道钻机参数

1 工作压力 Mpa 12
2 额定转矩 N.m 400
3 额定转速 r/min 130
4 额定流量 L/min 43/13
5 推进力（可调） K/N 一级缸：20 二级缸：10
6 推进行程 mm 一级缸：500 二级缸：580
7 空载推进速度 mm/min 一级缸：3400 二级缸：6100
8 返回速度 Mm/min 一级缸：3800 二级缸：6000
9 冲洗水压力 Mpa 0.6-1.2
10 钻孔直径 mm Φ65-Φ94
11 导轨长度 mm 1910
12 立柱标准高度 mm   2800-3200（可定制）
13 标准架柱重量 Kg 140
14 钻孔速度 mm/min 200
15 钻孔深度 m 150  16 噪声 声压级 dBA 92

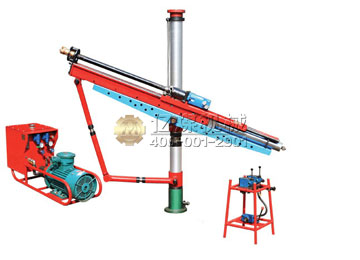

架柱式坑道钻机实物图
