CWG-SQ负压手动放水器产品概述

CWG-SQ负压手动放水器型号含义

CWG-SQ负压手动放水器型号为CWG-SQ，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；SQ是手动的简称

CWG-SQ负压手动放水器结构

负压手动放水器主要由耐压筒体、进水阀、进气阀、放水阀等部件构成。
1-放水阀 2-耐压筒体 3-进气阀 4-进水阀

CWG-SQ负压手动放水器参数

外形尺寸（长×宽×高）： 415*350*440 mm
适用压力范围： -0.3Mpa～+0.3Mpa
手动放水量： ≤23 L/次
重 量： 约31.5kg

CWG-SQ负压手动放水器安装方法

本产品应当安装在管路的低洼处。
进水管路安装，采用2吋的耐压黑布胶管与手动放水器的进水阀（1.5吋马牙扣管）连接。
3. 耐压黑布胶管另一端与瓦斯抽放管路底部焊接的1.5吋马牙扣管连接。

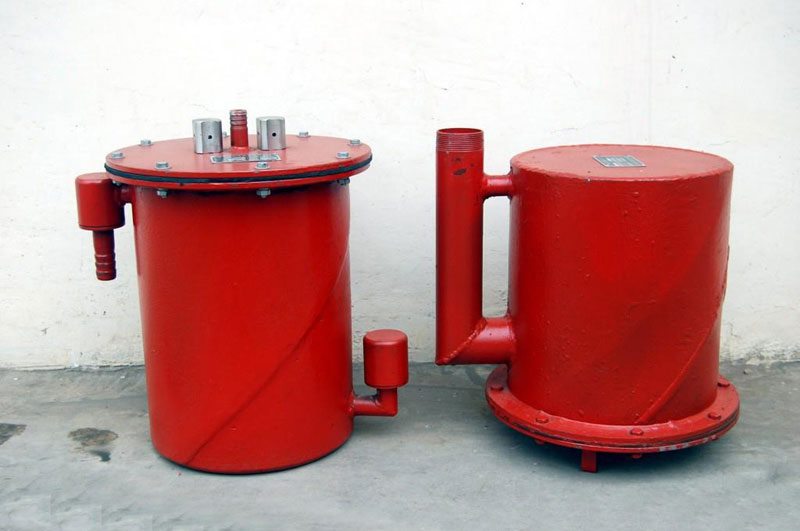

CWG-SQ负压手动放水器实物图
