负压导风筒产品概述

负压导风筒产品介绍

用途：用于煤矿、隧道、井下局部扇风机进行负压通风；

风筒品种：风筒按涂覆布材料分为橡胶涂覆布负压风筒、塑料涂覆布负压风筒和橡塑涂覆布负压风筒。

1－端圈    ２－吊环安装线   ３－吊环   ４－反边

项目 尺寸 允许误差（mm）

风筒直径（D） 300 400 450 500 600 800 1000 0±6

风筒长度（L） 5      10      20 0±100

注：

1、风筒尺寸或特殊形状规格的异型风筒、弯头、三通等，可根据需方要求制造。

2、风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。

3、风筒两端加反边其长度L，为150-200mm。

风筒通风性能测试报告

风筒直径，mm 百米风阻（N·S 2 /M 8 ）

300          ≤811.0

400          ≤196.0

450          ≤122.0

500          ≤54.0

600         ≤24.0

800         ≤6.0

1000         ≤2.0

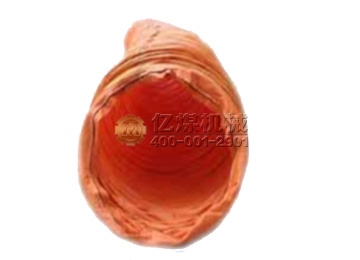

负压导风筒产品实物图
