YB系列隔爆型三相异步电机产品概述

YB系列隔爆型三相异步电机介绍

YB系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。适用于具有爆炸性气体混合物的场所。

YB系列隔爆型三相异步电机型号意义

型号：YB560S1－4 ；

Y——异步电动机；

B——隔爆型；

560——机座中心高；

S——机座长度代号(S、M)；

1——同机座长度铁心长度代号；

4——极数(4、6、8) 。

YB系列隔爆型三相异步电机适用范围

1、I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；

2、II类：适用于工厂用电气设备。

3、dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；

4、dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；

YB系列隔爆型三相异步电机结构特点

1、YB系列隔爆型三相异步电机冷却方式为IC411，即带有内循环通风自扇冷式。

2、YB系列隔爆型三相异步电机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。

3、YB系列隔爆型三相异步电机转子采用笼型结构。

4、电动机设置有定子测温，轴承测温和防冷凝加热装置等。

YB系列隔爆型三相异步电机使用条件

额定电压：6000V、10000V

额定频率：50Hz

工作制：S1

环境空气温度：－20℃～＋40℃

海拔高度：不超过1000m

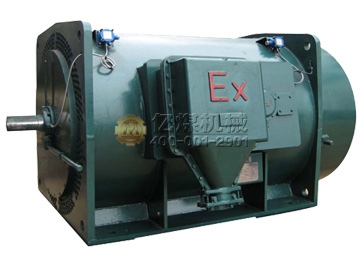

YB系列隔爆型三相异步电机实物图
