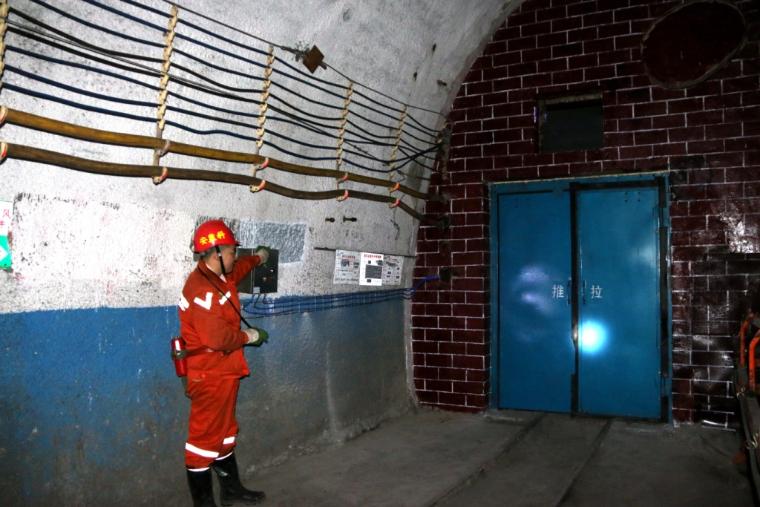

矿用风门气控装置适用于单扇或双扇风门，行人、行车或人车共用风门等设施处半自动控制，可同时控制两道或三道风门。该设备采用纯气动控制方式，无需电源接入，特别适合对电源接入有限制或瓦斯含量高的矿井。 该装置安装方便，易于维护，动作灵活，安全可靠。

矿用风门气控装置包括设置在A门一侧的气源箱和另一侧的控制箱，以及B门一侧的气源箱和另一侧的控制箱，还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀，气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀；气源箱主进气口与矿井下压风管路相连接，经气源箱过滤处理后通过副供气气管与控制箱相连；气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接，门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连，A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。

矿用风门气控装置组成部分

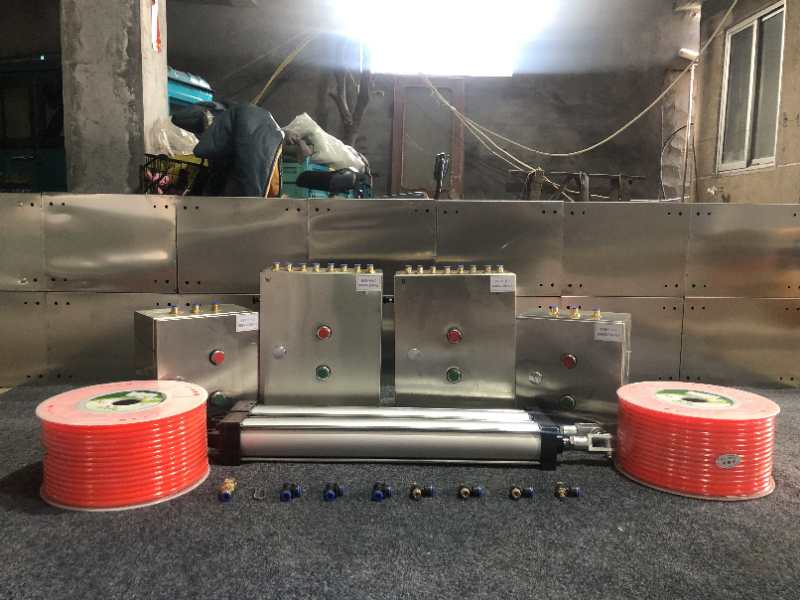

风门气控装置的组成部分有：气缸两个、气源箱一个、气源控制箱四个、气动闭锁装置一套、节流阀一套和气管若干。

 纯气控装置是由控制箱，按钮箱，气缸，气线组成。也叫风门控制装置，风门气动闭锁装置，气动风门控制闭锁装置，电控气动控制装置。



 ● 矿用风门气控装置功能特点

1、采用压缩空气为动力源，通过手动操作气控按钮实现对风门的半自动化控制， 由气动元件组成，无需电源接入，不存在失爆隐患，维护、维修简单、方便，成本大大减少，安全性能大幅度的提高。



2、结构紧凑，外形美观，功能可靠，故障率低，投资少。



3、通过系统内逻辑气路设定，两道风门具有互相闭锁功能， 即同一时间只能开启一道风门。



4、风门启闭速度可调，可根据现场实际情况对风门开关速度进行调整。



5、无风压时，装置内自动泄压，可手动启闭风门。



6、另配有一种特殊开关，可实现两道风门在解锁与闭锁之间转换。
