矿用瓦斯防逆流风筒装置

作者:helilong 时间:2020-08-25 17:20
近年来,一些煤矿工作面瓦斯浓度非常大,当风机突然断电,风筒内风量减少,瓦斯浓度增高,高浓度瓦斯等有毒有害气体在风筒内逆流,排到巷道内造成安全隐患。

矿用瓦斯防逆流风筒装置实现上述目的,所采用的技术方案是:一种矿用瓦斯防逆流风筒装置,包括风筒,其特征是:它还包括密封条、挡板、转轴、拉簧、风叶,所述的转轴设置在风筒内的断面直径上,所述的挡板设置在风叶进风侧风筒壁上,并在挡板上装有密封条,在所述的风叶进风侧分别设置拉簧,一端固定在风叶中部,另一端固定在风筒内壁上。

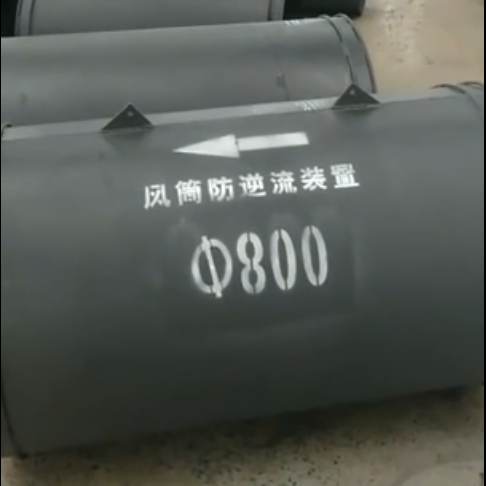

矿用瓦斯防逆流风筒装置
与现有技术相比,在铁质风筒内断面直径上焊接一转轴,两个近似半圆的防逆流风叶3与转轴4形成转动副,即两风叶可绕转轴作相对转动;在风叶进风侧风筒壁上,焊环状挡板,并在挡板上装上D型橡胶密封条。当风向逆流时,风叶向进风侧转动时,压在密封条上,达到密封效果阻断逆向风流。保证风向逆流时,两风叶有一定的张开角度,在逆风和拉簧的双重作用下,可迅速打开形成略小于风筒截面的圆,压在环状挡板的密封条上阻断逆向风流。正常通风时,两风叶受风压作用克服拉簧拉力,转动重合并垂直于风筒截面,拉簧伸长,影响风量风速很小,所以能够有效的防止瓦斯通过风筒逆流排放到巷道内,避免造成事故的发生。

矿用瓦斯防逆流风筒装置具体实施方式
矿用瓦斯防逆流风筒装置,包括风筒5,其它还包括密封条2、挡板3、转轴4、拉簧1、风叶7,所述的转轴4设置在风筒5内的断面直径上,所述的挡板3设置在风叶7进风侧风筒5壁上,并在挡板3上装有密封条2,在所述的风叶进风侧分别设置拉簧1,一端固定在风叶中部,另一端固定在风筒内壁上。
工作原理:如图1所示,风机按照风向向风筒5送风,当风机突然停风,两风叶在拉簧1拉力用下打开一定角度,并在逆流风作用下绕转轴4转动并压紧密封条2,达到密封效果,起到防逆流作用,本发明通过吊环6安装。在正常通风状态下,风压克服拉簧1的拉力,使两风叶转动合在一起,风流顺利通过。
