矿用气动自动无压风门

作者:helilong 时间:2020-05-15 11:37
矿用自动风门的 使用 提升了人员通过风门时的安全系数,避免了人工开启风门的 诸多弊端,降低了职工劳动强度,提高 了矿井通风系统的可靠性,实现了井 下通风设施的 自动控制和开关动态监测,提高了矿井生产的机械化和自动化水平。①两组风门实现了完全闭锁,避免了同时打开造成的 风流 短路,保证了矿井通风系统的稳定性,提升了防突 管理水平; ②风门为匀速启闭,且由灯光控制,节约了时间,提高 了功效; ③可采用气压控制,在 无气 或气压不足区域可选用 液压 控制,使用 范围广泛; ④采用分散式控制方式,1 个自动装置控制一组风门,具有设备 体积小 、质量小 、连线少、性能 可靠、便于 安装 维护等优点,同时也节省了大量的 连接电缆。

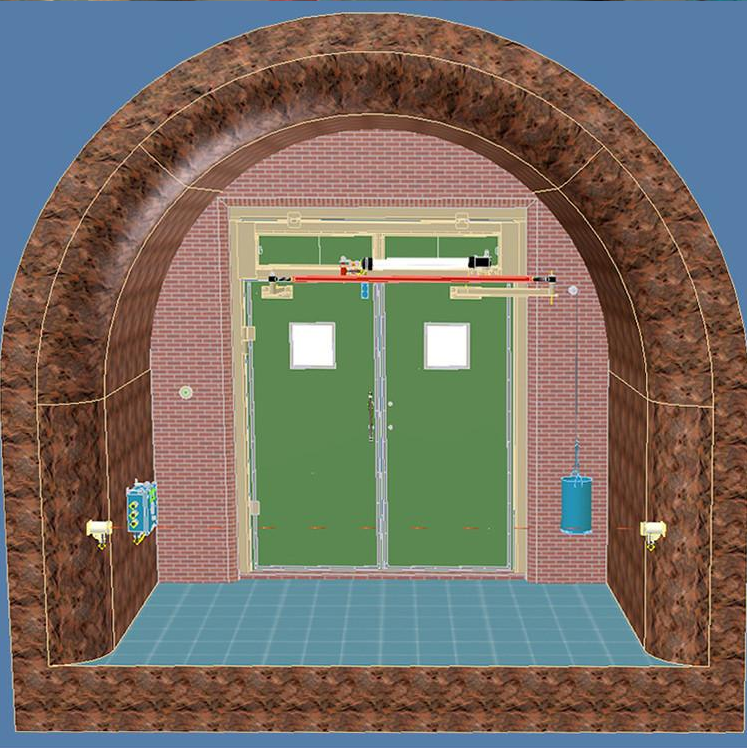

自动无压平衡风门
   Q235铁质矿用气动自动无压风门使用电控运行时和钢制煤矿红外、光控感应电动液压自动无压风门对防爆电控箱的要求也存在差别,常见的型号ZMK-127风门自动控制装置的额定电压是AC127V,而煤矿井下矿用电液全自动风门的电机大部分需要为其提供AC380V或AC660V电力供应,显而易见使用ZMK-127矿用风门全自动开关系统为液压自动风门配套使用是不合格的,而是选用额定电压为AC660V或更高的AC1140V的风门自动控制装置为矿用液压风门的配套设施才符合煤矿建设标准的安全要求。


   气动无压风门在煤矿巷道里起着至关重要的作用,不但起着阻断压风流向的用途还兼顾方便矿车、矿工通行的要求,因此在门扇上设计有行人小门,观察窗等物件。大巷道对周边环境的要求指标更高更严格,这就根据需要在无压风门的门体上安装用来调节巷道风速、漏风量的调节风窗,换句话说就是把普通平衡风门的结构改为无压调节风门的结构形式。当然咋爱生产工艺的选择上面四种调节风窗的哪一种可以根据生产的实际需要和生产厂家在价格、适用性、运输方便程度等细节上做完沟通权衡利弊后再决定使用哪种方式的矿用调节无压风门。

   矿用气动控制风门和煤矿液压自动风门它们的使用背景不一样,煤矿井下大部分位置都有提供气源的管道,因此在矿用自动风门采购方案里一般先考虑价格比较便宜的纯气控风门或红外感应电控气动平衡无压风门,除非在没有气源的地方确实需要安装全自动控制风门时才想到铁质红外感应电液全自动风门。

自动无压平衡风门
A、B 两组风门之间具有电控闭锁和机械闭锁功能 ,避免正常生产时两组风门同时开启,造成风流短路。风门的 各个构件一定要满足其安装要求。
(1)光控感测器(2 个) : 分 别位于 风门的 两侧。应 安装在平时无光照射 处,2 个感测器作用相同,当用矿灯或其他光源照射 后感测器动作 ,控制风门的启闭。
(2)门磁感测器(2 个) : 分 别位于 风门的 完全开启处或完全关闭处,用于检测风门开启和关闭是否到位。两感测器的作用不同,当风门完全关闭时门磁感测器 A 动作 ,关门过程结束; 当风门完全开启时门磁感测器 B 动作 ,开门过程结束。2 个感测器位置不能 接反,并且感测器的 安装位置必须精确、到位。
(3)电磁阀(2 个) : 分 别用于控制风门开启和关闭。当关门时电磁阀 1 开启,电磁阀 2 关闭; 反之,当开门时电磁阀 2 开启,电磁阀 1 关闭。2 个电磁阀位置不能 接反。
(4)手动开关(2 个) ( 可选) : 分 别位于 风门的两侧。两开关必须为常开按钮,并联安装,用于直接控制风门的 开启与关闭。
(5)门吸(1 个) : 当风门 A 开启时,风门 B 门吸吸合; 当风门 B 开启时,风门 A 门吸吸合,防止一扇门开启时,另一扇门被人为强行打开,造成风路直通。
(6)音箱(1 个) : 用于语音输出 。音量可通过控制板上的 电位器调节。
在 安装 和维护时,必须保证以上装 置全部准确到位,光控感测器和门磁感测器不可不装或少装,确认无误后方可通电测试


   使用煤矿电动液压风门动力足运行平稳一般不会出现开关风门忽快忽慢的情况,这一点是矿用气动自动无压风门不可比拟的优点,但在解除停电或出现故障时泄压工作存在技术障碍不如气动风门成熟。在气动无压风门设计方案中在每一个控制箱上安装成本比较便宜的手拉泄压阀,可以保证矿工在巷道两道风门的外侧或两道风门的任何位置都能操作泄压工作。使用液压自动风门时矿方往往为了降低成本为两道风门配一个液压站且放在中间的位置,这样如果行人在风门的外侧时只能通过行人小门来到安置液压站的位置旋转泄压阀完成解除闭锁实现实现手动操作的工作,有的客户管理层为了解决这个问题,提出了在停电时能实现自动卸掉系统动力的技术要求,要满足这个标准则必须在正常状态下液压电磁阀长时间带电,这样会出现两个相互矛盾的结局。一是经常出现液压电磁阀烧毁的情况,二是由于系统出现其他故障需要排除矿用自动无压风门系统压力时因为有电而无法实现的困扰,因此对矿用液压风门的用户来说还是手动笨办法更实际一些。

  从以上知识可以清楚的知道虽然煤矿井下Q235铁质矿用电动液压自动平衡风门和钢制气动自动控制无压平衡风门都是行车巷道受到矿工喜爱的设备且它们的作用相同但是工作原理及控制运行过程中有许多细节存在比较大的差别,我们上面只是讲解了其中的一小部分便于矿井客户对它们有比较清楚的辨别能力,具体怎样应用和在使用过程中注意哪些事项还需要我们仔细的研究总结
