全自动气动不锈钢无压风门
作者:helilong 时间：2020-06-10 16:05

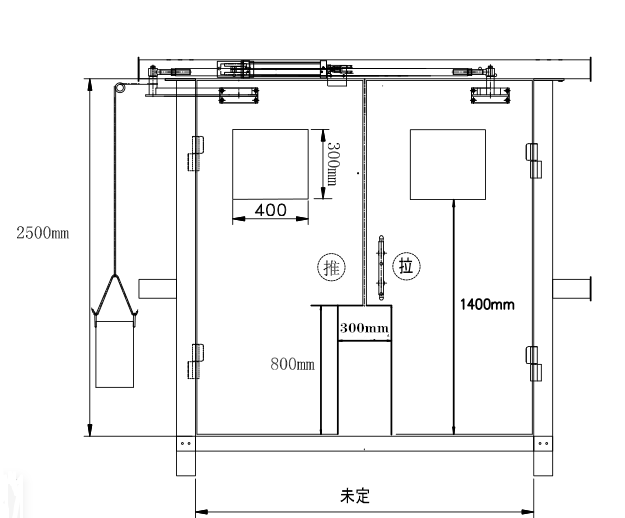

全自动气动不锈钢无压风门 宽2400mm*高2500mm
（二）组成部分及要求
（2）风门主体，ZMK127矿用风门电控装置主机，语音报警器，红外传感器，开闭传感器，防夹传感器，气缸，气管等组成。要求具有地面上传，远程监控，检测功能，联网等功能。
风门两道为一套，每道门配备一组控制装置，不锈钢风门可实现自动和手动两种调节方式。
技术参数
控制装置工作电压：AC127V；
语音报警器：DC12V
红外传感器：DC12V
风门开闭状态传感器：DC12V
工作电流：<350 mA；
输入气压：0.5~1Mpa；
汽缸长度：80mm；
传感器探测有效距离：10米。
（一） 门体要求
1）开启压力小，漏风量小，漏风率不能大于3%；
2）风门开关平稳，无冲击，安全可靠，具有反向风门功能；
3）门框采用不低于100×50×4矩形不锈钢（304）钢管加工。门扇骨架结构采用不低于50×50×4矩形管焊接(龙骨结构),门扇均包覆焊接2mm不锈钢（304）板，驱动臂钢板厚度不小于10mm,平衡机构采用曲柄连杆机构，连杆平衡机构为钢制，门铰链为滚动轴承支撑。
4）不锈钢无压风门最大承受负压3000Pa，异向同步开闭，门扇开启角度90°，净通过宽度尺寸2400mm,净通过高度尺寸2500mm。
（二） 全自动风门控制装置的功能要求:
1）全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。
2）每道风门均采用了反风设计，保证了在矿井停电情况下可依靠人力开闭风门。
3）具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。
4） 具备语音声光报警报功能，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。
5）红外传感器发出红外线,行人经过红外线时，风门自动打开，行人经过后风门自动关闭。行人也可按动按钮来打开风门，行人经过后风门自动关闭。两道风门之间存在联锁，当一道风门开启时另一道风门不开启。
