风机分风器(风机分流器)铁质自动分风器装置原理矿山发生事故， 瓦斯事故是第二位。 瓦斯事故占事故总起数的 9.14%，占死亡人数的 33.12%，瓦斯事故一次死亡人数多，损失严重，对生产和社会的影响大，为了避免类似瓦斯事故发生。 井下采用双风机、双电源的自动转换，但双风机、双电源在自动转换过程中，原软质风筒自动分风器，经常发生损坏，造成瓦斯严重超限事故，目前七煤集团桃山矿机电科，经过多次试验试制成功了 TSW-1 铁质自动分风器。在此，将 TSW-1 铁质自动分风器的适用条件、构造及工作原理作以简单介绍。



1.风机分风器(风机分流器)使用范围及工作条件

适用于井下高瓦斯矿井掘进工作面，与双风机、双电源自动换机装置配合使用保证安全供风。 TSW-1 铁质自动分风器工作巷道，必须平整。 如果巷道不平，必须用道木把 TSW-1 铁质自动分风器垫平。 主风机一般从 TSW-1 铁质自动分风器上面进风，副风机一般从 TSW-1 铁质自动分风器上面进风。

2.风机分风器(风机分流器)工作特点

正常工作时（两回路都有电时）是主机工作，副机备用。 主机的风从 TSW-1 铁质自动分风器上面进风，从 TSW-1 铁质自动分风器出风口出风。出风时风阻很小，软质风筒自动分风器阻力很大，软质风筒自动分风器极易损坏。当主机因事故停机时，备机会自动开启。如果使用软质风筒自动分风器风机反转时，软质风筒吸入风机。缠着风机叶轮，风机就会烧毁。 这样主机，副机都因事故停机，容易造成重大事故发生。 TSW-1 铁质自动分风器装置不存在这些问题， 确保矿井安全生产，预防发生瓦斯爆炸事故的发生。

3.TSW-1 铁质自动分风器装置原理

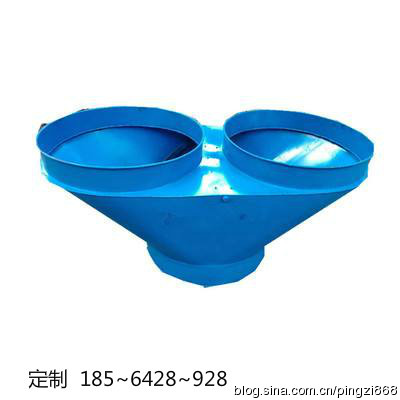

TSW-1 铁质自动分风器装置的分风，靠分风板分风，风机主机运行时，分风板把风机副机进风道封闭。高压风经主机进风道，由公共风道及出风道出风。因公共风道弯度大，所以风阻力比较小，铁质自动分风器效率软质风筒自动分风器效益高。 当主机电源停电及主机事故时，副机风机高压风从副机进风道进风，把分风板顶起，经公共风道从出风道出风。

4.制作及使用中注意事项

（1）分风板铁板不能超过 3MM， 铁质自动分风器铁板不能小于

3MM。

（2）分风板转轴必须灵活，分风板和铁质自动分风器内壁必须用胶皮密封。

（3）TSW-1 铁质自动分风器必须立着使用，主机在上，副机在下，这样铁质自动分风器才能使用效果最佳。

（4）必须经常检查铁质自动分风器分风效果及密封效果。

5.风机分风器(风机分流器)结论

双风机、双电源自动换机及铁质自动分风器改造已在全桃山矿各采区中推广使用，通过在七煤集团桃山矿各采区掘进工作面使用 3 年效果非常好，基本上没发生任何事故，因为工作稳定性能可靠，故障率低，动作灵活可靠，改造简单，使用和维修方便，减少了维修人员的检修时间。 特别受到广工人干部欢迎。 七煤集团在桃山矿召开现场推进会，很快在七煤集团各矿推广使用。
