ZMK-127液压自动风门(矿用自动风门)巷道中的应用为解决井下主要巷道行人、胶轮车运输的实际情况，经过多次选择、改进，金凤煤矿最终引进了ZMK一127型液压自动风门。该风门控制用液压电控装置，适用于煤矿井下风门控制。行人和胶轮车通过时由该液压电控装置实现风门的自动启闭，具有闭锁功能。该风门主要解决了以往风门开关难、漏风量大、易损坏及不美观等缺点，在金凤煤矿实际应用中取得了良好的经济效益和安全效益。



 ZMK-1 27液压自动风门控制系统

1．1系统现状

ZMK-127液压自动风门控制系统可使双扇、行人、行车或人车共用风门等设施实现全自动控制， 般控制两道风门。本系统能在不改变现有风门设施结构的情况下安装使用。设备安装后，风门能满足反风要求，在控制系统停电情况下也可靠人力开闭风门，安装方便，动作灵活、安全可靠。

2结构组成

ZMK一127液压自动风门自动控制系统由自动控制器、外接红外传感器、开闭状态传感器、语音报警器、油缸及液压泵站等组成。每套为前后2道共4扇组成，每道风门均带2个调节风窗、一扇行人小门及 2个圆形玻璃观测窗，该风门自动控制系统由主机1 台，开门按钮4个（每道风门两侧各一个），红外传感器4个（每道风门两侧各一个），矿用本质安全型风门开闭状态传感器2个、语音报警器2个、油缸4个及 1台液压泵站（660m40v）组成，风门安装外观结构

2 ZMK-127液压自动风门工作原理

20风门动作原理

风门动力来源于液压泵站，油缸连接到风门的顶部，当活塞杆缩回时，将风门开启；当活塞杆伸出，风门关闭

22电气系统的工作原理

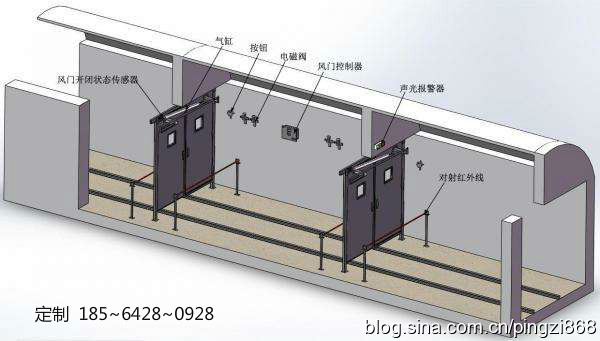

风门内外侧均安装有按钮和红外传感器，当有人、车通过信号时，该信号经PI．，c（编程器）处理后，自动控制器控制电磁阀打开第一道风门，人、车经过后红外照射该门另一侧传感器，PLC释放电磁阀，第一道风门关闭，同时该风门的开闭状态传感器向对方发出闭锁信号，保证风流的定向、稳定流动，在第一道风门关闭后，当第二道风门红外传感器有信号时，第二道风门立即打开。自动风门液压控制系统安装如图2 所示。

ZMK一127液压自动风门主机由西门子S7一 200PLC编程器控制，0P320显示器可适时显示传感器（均采用日本原装进口的欧姆龙传感器）的状态、油缸的状态、风门的开闭状态、语音报警器的状态等，并可通过面板的按键设置风门开闭的延时时间。

两组风门的语言报警器平时长亮绿灯，当第一道风门开启式，所对应的语言报警器发出“通过风门，注意安全"的语音提示；第二道风门的语言报警器的绿灯转化为红灯，并发出“对面风门打开，请稍后"的语音提示；当第一道风门完全关闭后，语音报警器停止报警，亮绿灯，此时第二道风门方能打开。

3 ZMK-127液压自动风门的主要功能

3，1闭锁功能

当第一道风门打开时，第二道风门的红外信号灯失去作用，并且油缸保持在缩回状态，实现了风门的闭锁功能。

3，2防火、防爆功能

该风门门框、门扇均用铁板制成，门板中夹有阻燃材料，门扇上的观察窗为防弹玻璃所制，具有耐撞性。

3·3停电时的应急功能

该风门上安装有卸压阀，当运行中的风门突然停电时，液压系统就会打开卸压阀，卸掉原液压管路系统中的压力，此时风门可人工手动开关。
