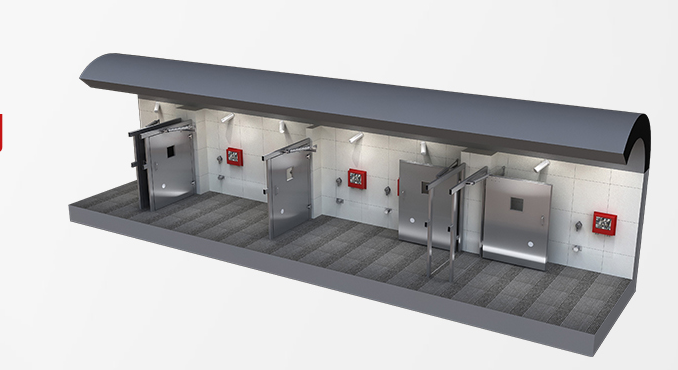

无压可视闭锁风门的工作原理、结构及特点

可视无压风门工作原理

无压可视闭锁风门打破了老式风门的结构形式, 采用压力平衡原理, 每道风门为双扇钢制门框, 异向同步开闭, 运用四连杆机构, 把作用在两扇风门上的风压通过平衡机构转化为一种内力, 并得到平衡, 使得风门开启时只克服配重及门轴摩擦阻力。当通过风门时, 人员在两扇风门上施加左推右拉的两种动力, 风门可轻松打开, 松手后自动关闭, 通过配重坠砣产生的重力实现风门自动关闭。在门框横梁上风门开启方向的异侧焊接挡板, 确保风流反向时风门不被吹开。

可视无压风门门扇采用 150 mm 的钢化透明玻璃, 风门前后及风门中间安装荧光灯, 最远距离可直视 300 m 巷道内的一切情况。

风门声光报警主要由电源、放大电路控制、灯光显示和报警音乐等部分形成。主要是利用井下风压的原理, 风门开启风压增大, 开关闭合, 风门关闭负压变小, 开关离合。风门未动作时两巷的灯箱均显示绿灯, 并显示“行”的标识, 提示人员或车辆可以通过; 开启一道风门后, 该风门音乐开始响起, 绿灯显示“行”标识, 另一道风门则发出报警信号, 同时红灯显示“停”的标识, 禁止行人通过。

风门闭锁装置将原来中间的滑轮组改为两个升降式柱体, 升降式柱体放置在埋于地下的缸筒中, 柱体与缸筒底部留有一定的行程, 通过一个活动的垂直弯钩来实现柱体间的相互闭锁。将原来采用的一整根钢丝绳变为两段, 分别固定在柱体上, 各牵拉一道门。当其中一道风门打开时, 与其相连的柱体就上升, 同时活动的垂直弯钩就自动倒向另一侧, 卡在另一个柱体上方使其无法上升; 只有当其关闭时, 柱体在自重的作用下回到其原来的位置后, 才能再次打开另一道风门, 从而实现风门间的可靠闭锁。
