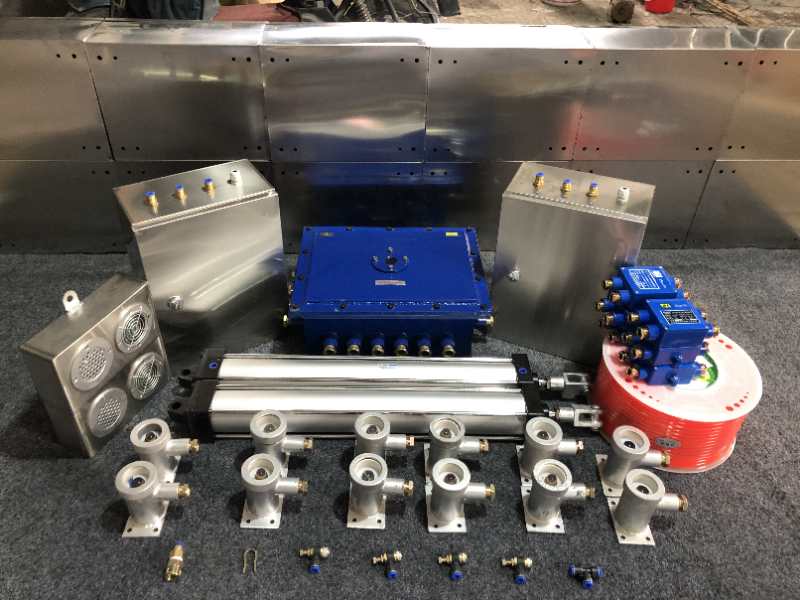

无压风门闭锁装置的工作原理

(1)当两道风门都处于关闭状态时 ,风门开关传感器处于闭合状态 ,这时 ,控制箱电路不动作 ,两道风门都处于正常(非闭锁) 状态 ,都可以打开。

(2)当其中一道风门打开时 ,风门开关传感器将风门打开信号传给主控制箱 ,主控制箱发出信号给执行部分 ,电磁锁通电后将锁销顶起 , 将风门卡住 ,实现闭锁 ,同时提示部分也通电 , 发出声光信号。当打开的风门关闭时 ,风门开关传感器将关闭信号传给主控制箱 ,主控制箱发出信号给执行部分 ,电磁锁断电 ,销体在自重作用下下落 ,解除闭锁 ,同时声光信号也断电。

(3)智能化定时功能 ,本装置设有 5 min 定时功能 (定时长短可调) ,当风门打开超过 5min 时 ,控制箱将自动发出信号给执行部分 ,解除闭锁。定时功能的设置主要是考虑由于风门的变形等其它非正常原因 ,造成风门不能关闭 , 或者不能正常传递关闭信号时 ,另一道风门一直处于闭锁状态 ,从而影响正常工作。当解除非正常状态时 ,系统将自动恢复正常工作状态。

(4)闭锁装置开关。当井下由于灾害或者其它原因需要同时打开两道风门时 ,或者由于装置本身控制电路的原因造成闭锁装置一直处于闭锁状态时 ,应将主控制电路的开关打到关的位置。这时闭锁功能将全部解除。
