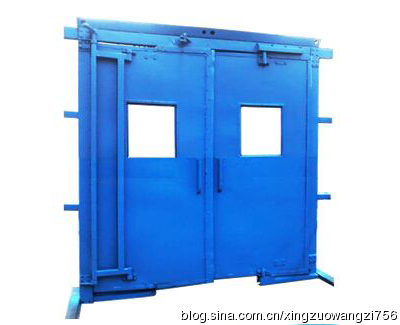

目前井下风门启闭装置结构复杂,电气元件多,使用和维修方面存在较多问题,给安全生产造成一定影响。为研制出适合煤矿井下使用且简单可行的风门启闭装置,我局选择了以无锡煤矿配套设备厂生产的矿用电动推杆风门做为主力风门在井下煤矿使用,自该型风门投入以来经井下使用一年多来,运转良好,未出现较大问题。
电液自动推杆风门组成:风门十1-电动机2-电机齿轮3-大齿轮4-滑座5-螺母6-弹簧7-螺杆8-导套9-推杆动推杆由驱动电机1、减速齿轮2和3、滑座4、螺母5、弹簧6、螺杆7、导套8、推杆9等元件组成。
电机通过1对齿轮减速后,带动螺杆在螺母中作旋转和推拉的复合运动,把电机的旋转运动变成螺杆的直线运动,将电机的正反转转换为推杆的推拉动作进而完成风门的启闭。
电机正反转时带动电机齿轮上的蜗杆相应也作正反转运动,而蜗杆又带动蜗轮转动,迫使蜗轮内的小丝杆作轴向往复运动,丝杆移动到一定位置时,通过调节螺钉推动限位杠杆压下微动行程开关切断电源,指挥电机停止运转,实现限位功能。要调节电动推杆的行程,可由以下步骤实现:大范围调节行程可通过将1个拨杆拨出,使限位杠杆外张,由于限位螺杆的行程增大使电机运转时间加长从而实现电动推杆的行程增大。与此类似,将拨杆压入便可使电动推杆的行程减小。小范围调节行程则由调整行程调节螺钉的位置实现。
