矿用全自动气控无压平衡风门联动原理

作者:helilong 时间:2019-04-04 22:04
矿用全自动气控无压平衡风门联动原理【订购须知】

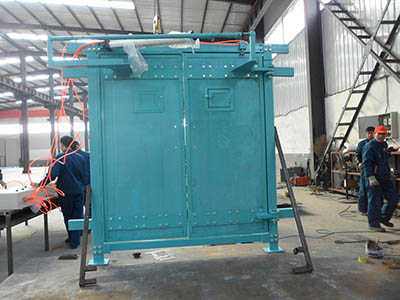

手动气控平衡无压风门要组成部分有门框、门扇。连杆平衡机构、重锤及气缸、风门闭锁器等组成,联动原理其实很简单,它是通过手来控制气控按钮来实现风门的开启,动力源就是气压。气控无压风门的两扇门分别向两个方向开启,通过连杆和支撑臂实现联动,改变连杆长度可以调整风门的严密度福通公司生产的风门从用料的厚度到焊接的工艺再到密封条的安装这些都是全套的,凡是买过我们福通风门的客户都知道我们的质量,都会进行再次订购的。

全自动气控无压平衡风门联动原理:

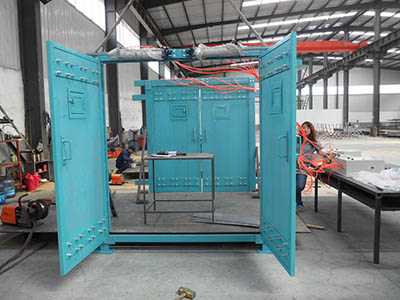

两扇风门A、B通过支撑臂及连杆炼成一个整体,当A门扇向前运动时,另一扇门B在连杆的的带动下向后运动,这样打开风门的阻力只有启动的气动力和重锤的重力,因为风压差作用到风门A上的力等于作用到B门的力。而两者通过连杆机构相互抵消,故称为无压风门。全自动气控无压平衡风门联动原理[工作方式]

无压风门采用压力平衡原理,通过四连杆机构及固定在门框上的限位装置实现两扇门异向同步开闭,风门关闭后使两扇风门边的挡风皮子严密接触,且具有良好的防漏风效果。由于作用到门扇上的矿井负压通过连杆机构转化成为一种内力并得到平衡,所以风门开启关闭力取决于配重重锤的重量。一般重量在10-25KG左右,并不是很大的。为达到风门打开省力关闭平稳所以制造风门式两扇门的面积大小一定要近乎相等,则作用到门上的矿井负压则大小相等。
