和利隆液压钻机结构和工作原理

作者: 时间:2019-11-20 16:42

和利隆液压钻机结构和工作原理

    为说明液压钻机的工作原理,现以ZDY - 750型液压钻机为例介绍如下。

    该液压钻机整机由泵站、操纵台、主机(动力头、机架、支撑框架)、钻杆、钻头等部件组成。

    钻机工作时,根据具体情况,操纵台可以安放在泵站油箱上,也可以放在一边单独使用。操纵台与泵站和主机之间分别配有6m长的高压油管,操作人员可远离孔口操作,当发生喷孔时,对操作人员不会产生伤害,安全性能好。在整个液压系统中装有多个溢流阀,实现对钻机液压组件和电机的安全保护。钻机在机架后部设有两根辅助支撑,使钻机在整个打钻过程中稳定作业,提高了钻孔的成孔率,保证了施工过程中的安全性。为了在钻机搬运时解体方便,支撑框架和机架采用螺栓连接。液压系统中的高压油管均采用自封式快换接头连接。两根立柱下方均装有内注式单体液压支柱,提高了支撑框架的整体锚固力,增加了钻机的稳定性。

    1.泵站

    泵站主要由电动机、高压油泵组、油箱、溢流阀、冷却器、精过滤器、粗过滤器、船形底架等部件组成,如图6 -37所示。

    泵站为操纵台提供了两股液压油,其中大泵提供的液压油供马达旋转,小泵提供的液压油供油缸推进。两只溢流阀分别串接在两趟油路上,保证了泵的运行安全。

    油箱内装有粗过滤器,保证油泵吸人清洁的油。回油路上装有精过滤器,清洁工作后的液压油。过滤器应经常保持清洁。

    冷却器设置在泵站的回油路上,作用是降低工作后的油温。钻机工作时应向冷却器内通入冷却水,通水量应不小于50 L/min。

    泵站油箱容积为110 L,有效容积为85 L。油箱侧面装有油液观察孔,工作时应保证最低油面高度(油液观察孔最低位)。油箱盖上装有空气过滤器,供加油使用,同时起到平衡油箱内部压力的作用。

 图6 -37液压钻机泵站结构

图6 -37液压钻机泵站结构

    2.操作台

    操纵台上安装有压力表、多路换向阀和功能阀组,运输时操纵台作为一个部件不允许拆卸。3只压力表分别显示液压马达、推进油缸和小泵的工作压力。操纵台结构如图6-38所示。

    操纵台上的高压油管共有两部分。一部分为操纵台上各组件彼此连接用,出厂时已定位安装牢固,操作者不能擅自拆装。另一部分与操纵台外各组件相连接,进油管和回油管与泵站连接,工作油管分别与动力头上的液压马达和机架上的推进油缸连接。

    操纵台上共有3个操纵手把,其中马达旋转操纵手把6控制马达的正反转,正常进退操纵手把1控制推进钻机的轻推开孔及正常进退,快速进退操纵手把4控制钻机的快速进退。

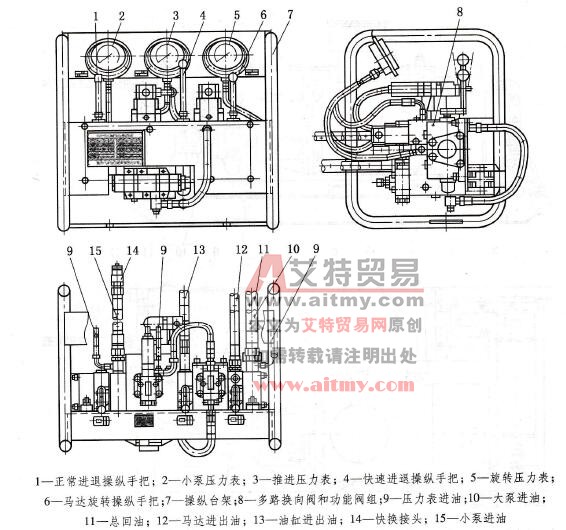

 图6-38操作台

图6-38操作台
