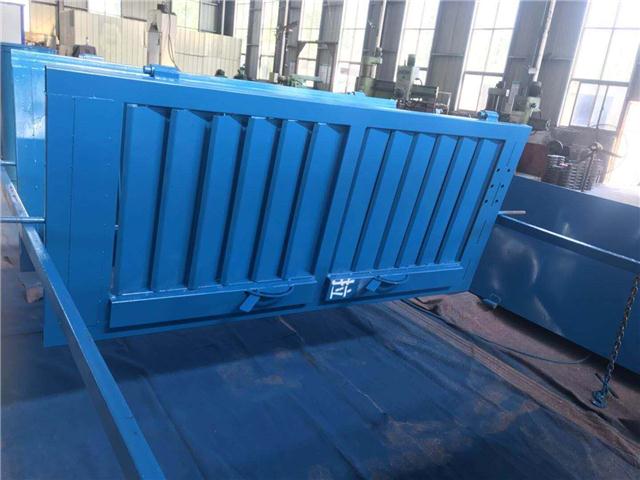

插板式无压风门/插板式风门的制作方法
作者:helilong 时间：2019-06-27 10:19
插板式无压风门/插板式风门的制作方法的制作方法
技术领域：
一种插板式风门技术领域[0001 ] 本实用新型涉及风门的技术领域。
技术背景[0002]在排风管道上利用风门调节管道风量开启关闭管道，是一项很普遍的技术。目 前，比较常见的是手动风门，通过把手手动开启及关闭风门，但是在手动风门内部的叶 片，在关闭时没法达到气密性100%。发明内容[0003]本实用新型目的是提供一种结构简单，避免漏气现象，安装方便的插板式风 门。[0004]一种插板式风门，包括风门、盖子、插板，风门上设置插板，沿插板的长度方向设置盖子。[0005]本实用新型的风门上设置若干个补强挡片，补强挡片垂直与插板长度方向。[0006]本实用新型插板的内壁上设置垫片。[0007]本实用新型采用上述技术方案，与现有技术相比具有如下优点本实用新型 在风门上设置与铡刀式叶片相匹配的插板，当关闭风门时，铡刀式叶片卡在风门的插板 内，插板上设置盖子，盖子与风门之间采用法兰对锁，结构简单，且提高了密封性。为 了防止漏气，本实用新型在插板内壁上布置垫片，且避免了对叶片的损害。由于插板开 在风门上，占用空间小，安装方便。
[0008]图1是本实用新型的一种结构示意图。[0009]图2是图1的俯视图。
具体实施方式
[0010]
以下结合附图对本实用新型的技术方案进行详细说明[0011]如图1、图2所示，一种插板式风门，包括风门1、盖子3、插板5，风门1上设 置插板5，沿插板5的长度方向设置盖子3。[0012]如图1所示，本实用新型的风门1上设置若干个补强挡片4，补强挡片4垂直与 插板5长度方向。[0013]如图1所示，本实用新型插板5的内壁上设置垫片6。[0014]本实用新型在风门1上开设外部插板5，将铡刀式叶片2沿着插板5关闭风门， 使铡刀式叶片2与风门壁没有间隙，风门在关闭时候，有风压，制作与插板5长度方向垂 直的补强挡板4做补强，使铡刀式叶片2不损坏，关闭后将盖子3与风门1用法兰对锁， 中间通过垫片密封，提高风门内外的气密性，而且占用空间小，安装方便。
权利要求1.一种插板式风门，其特征在于包括风门(1)、盖子(3)、插板(5)，风门 (1)上设置插板(5)，沿插板(5)的长度方向设置盖子(3)。
2.根据权利要求1所述的插板式风门，其特征在于上述风门(1)上设置若干个补强 挡片(4)，补强挡片(4)垂直与插板(5)长度方向。
3.根据权利要求1所述的插板式风门，其特征在于上述插板(5)的内壁上设置垫片 (6)。
专利摘要一种插板式风门，涉及风门的技术领域。本实用新型包括风门、盖子、插板，风门上设置插板，沿插板的长度方向设置盖子。风门上设置若干个补强挡片，补强挡片垂直与插板长度方向。插板的内壁上设置垫片。本实用新型实现了结构简单，避免漏气现象，安装方便的目的。
技术领域：
一种插板式风门技术领域[0001 ] 本实用新型涉及风门的技术领域。
技术背景[0002]在排风管道上利用风门调节管道风量开启关闭管道，是一项很普遍的技术。目 前，比较常见的是手动风门，通过把手手动开启及关闭风门，但是在手动风门内部的叶 片，在关闭时没法达到气密性100%。发明内容[0003]本实用新型目的是提供一种结构简单，避免漏气现象，安装方便的插板式风 门。[0004]一种插板式风门，包括风门、盖子、插板，风门上设置插板，沿插板的长度方向设置盖子。[0005]本实用新型的风门上设置若干个补强挡片，补强挡片垂直与插板长度方向。[0006]本实用新型插板的内壁上设置垫片。[0007]本实用新型采用上述技术方案，与现有技术相比具有如下优点本实用新型 在风门上设置与铡刀式叶片相匹配的插板，当关闭风门时，铡刀式叶片卡在风门的插板 内，插板上设置盖子，盖子与风门之间采用法兰对锁，结构简单，且提高了密封性。为 了防止漏气，本实用新型在插板内壁上布置垫片，且避免了对叶片的损害。由于插板开 在风门上，占用空间小，安装方便。
[0008]图1是本实用新型的一种结构示意图。[0009]图2是图1的俯视图。
具体实施方式
[0010]
以下结合附图对本实用新型的技术方案进行详细说明[0011]如图1、图2所示，一种插板式风门，包括风门1、盖子3、插板5，风门1上设 置插板5，沿插板5的长度方向设置盖子3。[0012]如图1所示，本实用新型的风门1上设置若干个补强挡片4，补强挡片4垂直与 插板5长度方向。[0013]如图1所示，本实用新型插板5的内壁上设置垫片6。[0014]本实用新型在风门1上开设外部插板5，将铡刀式叶片2沿着插板5关闭风门， 使铡刀式叶片2与风门壁没有间隙，风门在关闭时候，有风压，制作与插板5长度方向垂 直的补强挡板4做补强，使铡刀式叶片2不损坏，关闭后将盖子3与风门1用法兰对锁， 中间通过垫片密封，提高风门内外的气密性，而且占用空间小，安装方便。
权利要求1.一种插板式风门，其特征在于包括风门(1)、盖子(3)、插板(5)，风门 (1)上设置插板(5)，沿插板(5)的长度方向设置盖子(3)。
2.根据权利要求1所述的插板式风门，其特征在于上述风门(1)上设置若干个补强 挡片(4)，补强挡片(4)垂直与插板(5)长度方向。
3.根据权利要求1所述的插板式风门，其特征在于上述插板(5)的内壁上设置垫片 (6)。
专利摘要一种插板式风门，涉及风门的技术领域。本实用新型包括风门、盖子、插板，风门上设置插板，沿插板的长度方向设置盖子。风门上设置若干个补强挡片，补强挡片垂直与插板长度方向。插板的内壁上设置垫片。本实用新型实现了结构简单，避免漏气现象，安装方便的目的。
