（一）出碴系统

    TBM施工出碴系统由刀盘铲斗、胶带输送机、卸碴机、碴车、内燃机车和翻车机等部分组成。出碴作业流程图如图7-2所示。

    （二）进料系统

    TBM是一种集掘进、出碴、支护、排水和通风防尘等多功能于一体的大型连续作业机构。随着TBM向前推进，运输轨道、初期支护、通风排水管路、电气管线要不断延伸，以保持连续、均衡生产，因此有大量的材料、构件、管件要运入洞内，常用的主要有仰拱预制块、铺道用的钢轨及连接件、初期支护用的钢架、锚杆和喷射混凝土集料罐、排水用管材等。这些材料使用平板车与罐车装载，在洞外与卸空的运碴车统一编组，组成列车进入洞内。

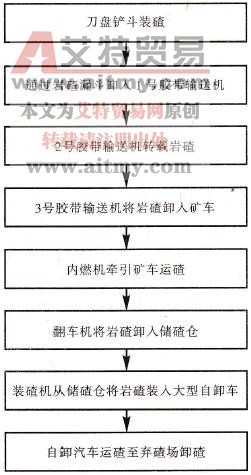

    图7-2    出碴作业流程图
