检查气体流量、浓度都需要在抽放管道上事先安装“标准孔板”，即安装在圆管道中，用于测量管道中气体、蒸汽或液体流量的一个节流装置。当充满管道的流体流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压降低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后

产生的压差就越大。在节流件的前后安装有测压嘴，利用测压嘴可以测定管道中流体的流量、浓度、压力等。标准孔板如图4 - 22所示。

图4 -22标准孔板

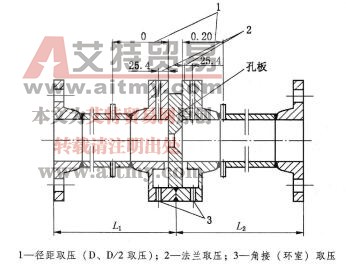

标准孔板外形结构及取压方式如图4 - 23所示。

图4-23标准孔板外形结构及取压方式
