湿式惰气是燃料油与一定比例的空气混合在惰气发生装置内经充分燃烧后产生的烟气。由于烟气中基本上是惰性气体或不可燃气体，因此，将其压入火区后，可起到惰化火区、窒息火源的作用；压入正在密闭的火区可起到阻爆作用。

    1)惰气发生装置

    ①惰气发生装置的用途和构造

    惰气发生装置适用于煤矿井下、隧道、机库及地下商场等封闭场所，是新型扑灭有限空间大面积火灾、抑制瓦斯爆炸、高瓦斯矿井惰性化的理想灭火装备。惰气发生装置安装如图5.21所示，由供风装置、喷油室、风油比自控系统、燃烧室、喷水段、封闭门、烟道、供油系统、控制台及供水系统10部分组成。

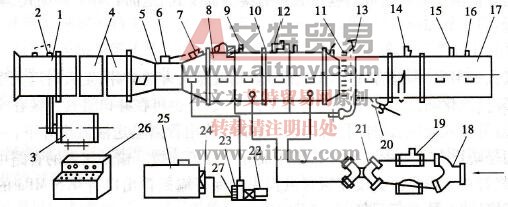

    图5.21    惰气发生装置安装示意图

    1-进风筒；2-自控传感器；3-电机；4-风机；5-正流段；6-点火线圈；7-点火器；

    8-燃烧室；9-安全阀；10-快卸环；11-喷嘴；12-压力传感器；13-水环；14-封闭门；

    15-温度传感器；16-取气管；17-烟道；18-分水器；19-滤水器；20-水漏；21-三通管；

    22-电动机；23-油泵；24-油电机与开关；25 -油箱；26-操作台；27-回油铜管

    ②工作原理

    以普通民用煤为燃料，在自备电动风机供风的条件下，特制的喷油室内适量喷油，通过启动点火，引燃从喷嘴喷出均匀的油雾，在有水保护套的燃烧室内进行燃烧，高温燃烧产物，经过烟道内喷水冷却降温，即得到符合灭火要求的惰性气体。

    ③惰气发生装置性能参数

    惰气发生装置性能参数如表5.6所示。

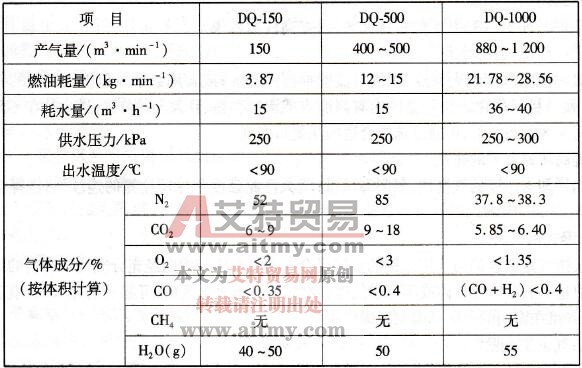

    表5.6    惰气发生装置性能参数表

    2)惰泡发生装置

    ①惰泡装置的构造

    该套灭火装置采用积木式的设计结构，使之达到一机多用，从而大大提高消防设备的利用率，减少设备积压浪费。惰泡装置的构造如图5.22所示，它由供风装置、燃烧系统、冷却降温系统、发泡装置、风油比自动控制系统、控制台等部分组成。

    图5.22    惰泡装置的构造示意图

    1-供风装置；2-喷油室；3-燃烧室；4-喷水装置；5-封闭门；6-取气管；

    7-发泡装置；8-泡沫剂桶；9-泡沫泵；10-冷却水泵；11-分水器；12-油泵电机；

    13-油桶；14-油泵；15-油门开关；16-风油比自控系统；17-操作台

    ②惰泡发生装置的工作原理

    首先利用燃油除氧原理，产生符合灭火要求的惰性气体，作为产生惰泡的惰气源；再利用耐高温浓烟型高倍数泡沫药剂，在压力水的作用下（压力大于0.15 MPa），通过喷嘴将泡沫溶液均匀地喷洒在特制的发泡网上，借助于惰气的吹动，使每个网孔形成包裹着惰性气体的气液集合的泡体，使其原液体的体积成百倍的膨胀，形成惰气高泡。

    ③惰泡发生装置主要技术性能

    惰泡发生装置主要技术性能是产生惰泡量200 m³/min；耗油量10~ 13 kg/min；冷却水量15 m³/h；发泡水量90 ~150 L/min；喷嘴压力大于0.15 MPa；泡沫剂浓度3%~5%；泡沫倍数大于500倍；泡沫稳定性>60 min；输泡距离大于200 m；惰泡成分：O2 <3%，CO2>10%，CO<0.5%，N2> 80%。

    ④一机多用

    该装置经重新组装后，可作为惰气发生装置、高泡灭火机或局部通风机使用。

    A．用作惰气发生装置

    当矿井处理有瓦斯爆炸危险的火灾时，需要很快产生大量的惰性气体使火区迅速惰化，既阻止瓦斯爆炸，又将火扑灭。这时就需要组合成惰气发生装置，将惰泡发生装置中的发泡装置及其泡沫溶液潜水泵和泡沫剂桶的部分撤掉，即组成了相当DQ-500型的惰气发生装置。

    其主要技术性能为：惰气量500 m³/min；耗油量10～13 kg/min；耗水量250~ 300 L/min；水压大于0.15 MPa；出口气温80~90℃；气体成分O2 <3%，CO2>10%，CO <0.4%，N2>80%，H2O（蒸汽）5%~ 55%；总长度：10 m。

    B．用作空气高泡灭火机

    当灭火现场只需要空气高泡灭火时，去掉惰泡发生装置中的燃烧系统，可将风机的第1节和发泡装置结合，用供液潜水泵和泡沫剂桶的部分组合成相当于BGP-200型高泡灭火机。

    其主要技术性能为：泡沫产生量200 m³/min；耗水量200~250 L/min；供水压力大于0.15 MPa；泡沫剂浓度3%～6%；泡沫倍数大于600倍；泡沫稳定性120 min；驱动压力2500 Pa；风量大于240 m3/min。

    C．用作局部通风机

    利用该灭火装置的供风装置中的一节（Ⅱ级），功率为12 kW子午加速扇结构的风机，作为单独供风的局部通风机使用。
